Замена картриджа в смесителе: как поменять своими руками в однорычажном кране в душевой кабине

Пошаговая инструкция по установке смесителя

Чтобы самостоятельно заменить конструкцию правильно, лучше всего использовать тот тип крепления, с помощью которого проводилась фиксация устраненного смесителя. Наиболее часто он монтируется на стойку, край ванны или стену. Каждый вариант крепления имеет свои особенности.

Монтаж на стену

После устранения старого прибора можно приступать к монтажу приобретенного смесителя. Если был проведен демонтаж и эксцентриков, следует начать установку с них. На резьбу требуется накрутить фум-ленту. Она необходима для герметизации. Требуется надеть по часовой стрелке эксцентрики.

При необходимости выполняется монтаж фитингов. В ряде случаев, когда ранее для установки использовались только фитинги, можно провести лишь их замену. При этом не обязателен монтаж эксцентриков. Выполняется установка прокладок на кран. На эксцентрики необходимо навинтить накладки чаши. Лучше всего применять для фиксации гайки разводной ключ.

Затягивать гайку требуется осторожно, чтобы не сорвать резьбу. После этого можно приступить к присоединению лейки душа

Сальники хорошо промазываются мылом. В этом случае их не придется в будущем срезать. Если гусак съемный, выполняется его установка. Когда будет проведена замена смесителя, нужно подключить воду

После этого можно приступить к присоединению лейки душа. Сальники хорошо промазываются мылом. В этом случае их не придется в будущем срезать. Если гусак съемный, выполняется его установка. Когда будет проведена замена смесителя, нужно подключить воду.

Установка в корпус ванны

Сменить смеситель, установленный в бортик ванны, наиболее просто. В этом случае подводка воды выполняется за счет гибких шлангов. При необходимости в бортиках ванны корончатой фризой проделываются отверстия на нужном расстоянии. Если отверстие, имеющееся в ванной, подходит для смесителя, допускается его использование.

Смеситель фиксируется на бортике гайками. Между бортиком и краном требуется расположить резиновую или силиконовую прокладку. Рекомендуется нанести герметик. Для крепления однорычажного прибора следует сначала выкрутить шпульку, а затем надеть полушайбу. После этого выполняется завинчивание гайки, фиксирующей смеситель на бортике. Затем к смесителю подсоединяются гибкие шланги. Когда прибор будет установлен, допускается подключение воды для проверки его функциональности.

На отдельной стойке

Главной проблемой установки такого прибора является проведение труб к стойке через пол. Когда ремонт уже завершен и снимать напольное покрытие нежелательно, можно выполнить выведение труб водопроводных коммуникаций в угловую часть помещения с последующей их маскировкой гипсокартоном. Замену старого прибора следует проводить вместе со стойкой.

Когда все коммуникации будут подведены, необходимо приступать к монтажу стойки. Ее нужно надежно зафиксировать, используя дюбели и 5-6 шурупов. На навершие стойки присутствует вертикальный полуоборотный и однорычажный смеситель. После фиксации стойки проводится подключение прибора к водопроводным трубам. Нередко есть необходимость использования переходников. После выполнения подключения смесителя на стойке требуется пустить воду и проверить его на наличие протечек.

Источники

https://stroitelniportal.ru/svoimi-rukami/ustanovka/zamena-smesitelya-v-vannoj-svoimi-rukami/
https://dizain-vannoy.ru/santexnika/kak-pomenyat-smesitel-v-vannoj.html
https://sovety-vannoy.ru/santexnika/smesiteli/kak-pomenyat-smesitel.html

Виды картриджей для смесителей

Главное предназначение картриджа – смешивать горячие и холодные потоки воды, а также регулировать интенсивность их подачи, обеспечивая бесперебойную работу сантехнического оборудования.

При оборудовании однорычажных смесителей применяют два типа устройств: шаровые и дисковые. По срокам эксплуатации они приблизительно равны. Но все же основная масса смесителей для бытового применения оборудована механизмами дискового исполнения.

В случае поломки главного функционального механизма сантехнического прибора следует как можно быстрее произвести в смесителе замену картриджа

Это обусловлено тем, что в правовой плоскости с производством керамических дисковых механизмов дело обстоит гораздо проще. Лицензию на изготовление шаровых типов устройств имеют далеко не все производители. Чтобы не платить за право выпуска, компаниям проще штамповать востребованные на рынке дисковые устройства.

Стальные устройства шарового исполнения

Конструкция шарового джойстика представляет собой запорный элемент в виде полого стального шара, оснащенного тремя сообщающимися между собой отверстиями: двумя входными и одним выходным.

Полый элемент, посаженный в картриджную гильзу, выполненную из высокопрочной резины, с передаточным механизмом соединяется с помощью рычага

Температура и напор потока задается в зависимости от положения отверстий входных патрубков и полостей шара. Чем больше площадь совмещения, тем сильнее поток. При повороте или наклоне рычага стенки шара перекрывают одно или оба отверстия, давая возможность потокам из патрубков с горячей или холодной водой попадать и перемешиваться внутри полостей запорного элемента.

Главный недостаток шаровых устройств – уязвимость к отложениям, которые образуются и скапливаюся внутри них в процессе эксплуатации. Они ухудшают плавность нажима механизма, провоцируя выведение из строя джойстика.

В конструкции большинства моделей шар и седло помещены в единый корпус картриджа, но встречаются и варианты, где основание прикреплено непосредственно к внутренним стенкам крана

Исходя из диаметра, высоты и посадочной части эти типы устройств на рынке представлены в большом ассортименте

Поэтому при смене картриджа на смесителе важно подбирать и устанавливать полностью идентичную запчасть

Чтобы уберечь себя от ошибок при выборе, приводящих к незапланированным растратам, покупая новую «сердцевину», желательно для образца взять с собой отработанную старую.

Дисковые «сердцевины» из металлокерамических пластин

Дисковые картриджи оснащены двумя гладкими и плотно прилегающими друг к другу пластинами, выполненными из металлокерамики. Нижняя пластина надежно зафиксирована в «сердцевине», а подвижная верхняя соединена с управляющим стержнем, за счет чего свободно вращается вокруг своей оси.

В устройствах цилиндрического типа потоки воды перемешиваются за счет смещения дисков относительно друг друга, в результате чего отверстия полностью либо же частично перекрываются

В полости для смешивания располагается металлическая сетка, основное предназначение которой – подавлять шум. В некоторых моделях роль шумогасителя выполняют фигурные выступы.

Основой для фиксации самой ручки однорычажного устройства выступает шток. Он прикрепляется на верхнем керамическом диске, при необходимости может сниматься.

Регулировка напора воды в цилиндрических «сердцевинах» осуществляется за счет перемещения верхней пластины. Она оснащена выступами и впадинами, которые закрывают отверстия нижнего диска. Чем больше закрыты отверстия, тем слабее напор.

При заданном положении рычага впадины и выступы «сердцевины» плотно совмещаются, в результате чего полностью блокируется подача воды из крана

Чтобы повысить герметичность конструкции у большинства моделей в нижней части механизма установлены резиновые прокладки. Для продления срока «жизни» керамических элементов предусмотрено наличие металлической сеточки. Она выполняет роль фильтра грубой очистки.

Популярные размеры картриджа

Естественно, что типоразмеры картриджей стандартизированы для каждой модели смесителя. Для умывальника, раковин и душа наиболее распространены размеры 28 мм, 35 мм и 32 мм. В это же время, для ванной комнаты чаще всего применяются детали от 40 мм до 46 мм (в частности, в Grohe и Kaiser). Но почему такая разность в практически одинаковых смесителях?

Считается, что чем больше керамический смеситель для однорычажного крана – тем он лучше. Справедливости ради, стоит отметить, что у китайских кранов (за исключением FRAP), где диаметр излива, зачастую, больше, чем у фирменных, это правило действительно выполняется. Но для фирменных моделей (Fiore Rubinetterie, Iddis, Sedal и других) большой картридж не всегда является синонимом качества.

Технические характеристики (диаметры) разных картриджей смесителя

Рассмотрим технические характеристики на примере картриджа с латунным штоком Touch-Z:

• Диаметр – 45 мм;
• Высота с ножкой – от 60 мм до 65 мм;
• Высота картриджа без штока – 47 мм – 50 мм.

Аналогично по характеристикам можно выбрать картридж для смесителя на кухне. В качестве примера рассмотрим Potato. Здесь важен диаметр поворотного излива – рекомендуется использовать размеры от 26 мм до 30 мм. Для подвода шлангов используется отверстие от 38 мм до 40, в зависимости от модели.

Перечисленные размеры считаются стандартными, но для многих оригинальных смесителей они не подойдут из-за слишком большого диаметра. В таких случаях используются нестандартные комплектующие на 18 мм, 20 мм и 22 мм. Подводка шлангов также может производиться в отверстиях 25 мм до 26 и более.

Виды смесителей и картриджей

Смесители бывают двух типов:

1. Однорычажные.
2. Двухвентильные.

Двухвентильные долгое время доминировали в сантехнике. В нём смешивание потоков осуществляется в смесителе, а напор каждого из них регулируется поворотом вентилей-буксов (горячего и холодного).

Однорычажный смеситель

Однорычажные. Сегодня всё чаще устанавливают однорычажные краны (другие названия – шарнирный, джойстик, монокомандный). И дело здесь не только в более совершенной конструкции и плавности управления

Производители устройств уделяют большое внимание их дизайну – изящные линии, покрытие смотрится дорого (применяется никель, хром, «чёрное золото»)

Здесь всё регулируется одной ручкой: движение вверх – вниз прибавляет или уменьшает напор, а поворот вправо – влево управляет температурой воды. Процесс смешивания в такой конструкции осуществляет специальный картридж – деталь, с которой нужно «познакомиться» поближе.

Именно в ванной чаще всего проводят теплые полы. Теплый пол под плитку водяной своими руками организовать вполне реально, если следовать инструкции.

Советы профессионалов по выбору сифона для биде читайте тут.

Все о плюсах и минусах использования гигенических душей для унитазов вы можете почитать в этой теме.

Классификация картриджей

Разнообразие моделей объясняется различиями в их устройстве и в отличии алгоритма рабочего процесса.

По внутреннему устройству известны разновидности:

1. Механизм устройства в форме шарика. Контролируется как температурный режим воды, так и мощность напора подачи воды. Поэтому при поломке крана, замену делают именно ему. Механизм – это шар с одним отверстием или двумя. Движущийся рычаг заставляет отверстия закрываться от патрубков подачи воды. Происходит смешивание воды. Устанавливается шаровый механизм только в смеситель однорычажный.
2. Дисковый механизм работает по такому же принципу. Специальный диск может быть и в двухвентильных кранах.

Для смесителей различают картриджи по материалу, из которого они были сделаны:

• металл;
• керамика.

Принцип работы крана в основе классификации:

картридж для однорычажных смесителей;

кран с картриджем, механизм работы которого двухрычажный.

Между собой все виды отличаются количеством выступающих элементов, которые должны совпасть с пазами в корпусе смесителя и количеством отверстий под патрубки.

Однорычажный механизм

В однорычажном смесителе применяют дисковую модель или шариковую. Смеситель отвечает ГОСТу 25809-96. Подача воды идет при вращении рычага в разные стороны, изменяется положение запорного устройства. Использование модели распространилось и на кухонные смесители, на кабинки для душа. Еще совсем недавно его использовали только в устройствах для ванной.

Описание картриджа из керамики

Отличие керамического картриджа для смесителя в том, что важные детали – это плотно лежащие друг к другу 2 пластины. Они участвуют в регулировке мощности напора воды и в повышении или понижении ее температуры. Запорное устройство смазывают, чтобы уменьшить между пластинами из керамики трение.

Течь при закрытом кране говорит о том, что эта поломка устраняется только заменой устройства.

Модель такого вида применяют на кухне, в ванной комнате и в кране душевой кабины. В количестве моделей устройства тяжело разобраться, как выбрать нужного производителя. В продаже востребованы фирмы Hansgrohe и Grohe.

Особенности картриджа для душа

Дивертор – это название устройства. Это картридж с количеством позиций смешивания воды от трех до шести. Количество позиций пропорционально числу подключенных устройств (гидробокс нуждается в картридже-диверторе с 5 положениями).

Зная эту особенность работы модели необходимо разобраться, как ее подобрать для смесителя. В основе алгоритма работы крана заложено вращение латунного стержня на 360гр вокруг своей оси. Такое вращение обеспечивает 6 положений рычага.

Шариковый механизм крана и его картридж

Путем изменения положения запорного шарика однорычажных кранов картридж меняет мощность потока воды или полностью ее останавливает. Расположено 2 одинаковых отверстия и один большой на нижней части устройства. Отверстия все полностью перекрываются или часть из них, что и регулирует мощность напора в однорычажном смесителе.

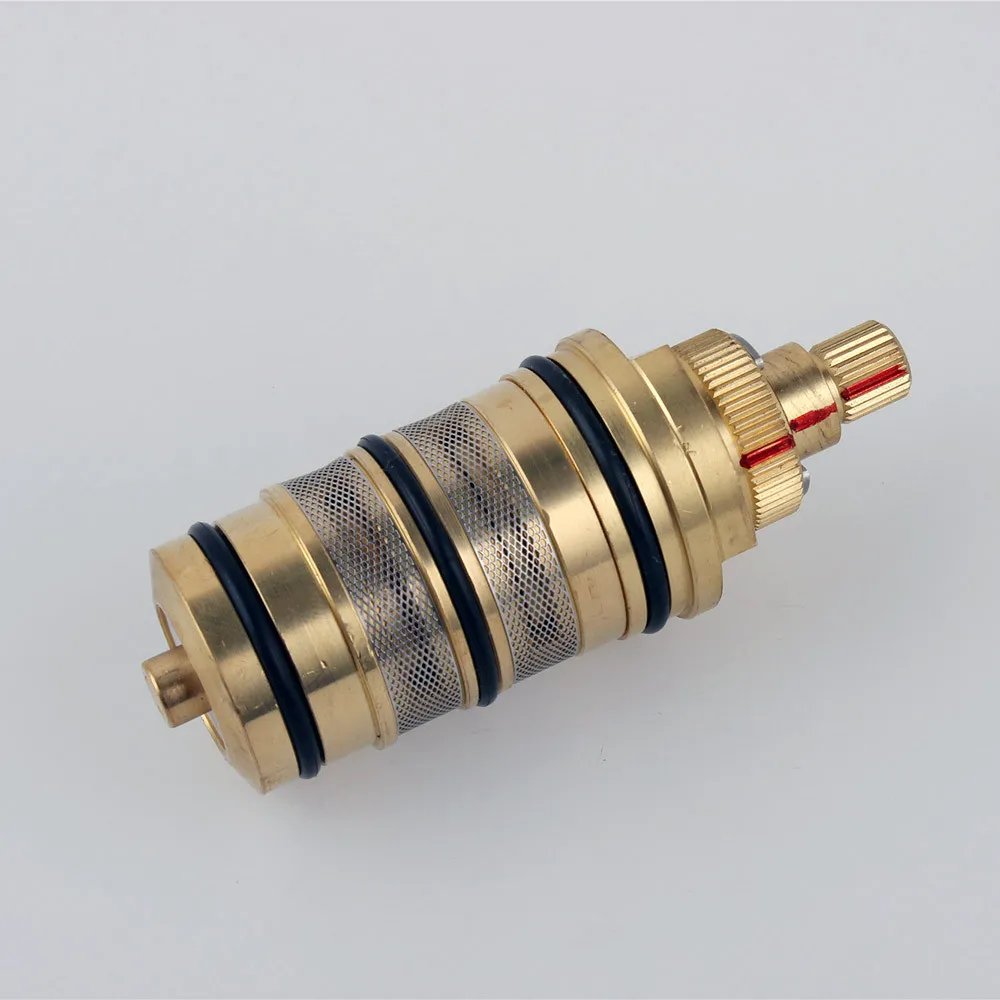

Смеситель с термостатом

Кран оборудован шкалой, где устанавливается необходимая температура. Устанавливается запор в заданное положение и не меняется. Устройство картриджа регулирует напор и температуру подачи воды.

Модель крана применяется в местах общественного пользования.

Термостатическую модель устанавливается в умывальники, биде.

Возможные причины поломки картриджа

Промышленные изделия из керамики сегодня на пике популярности, и картриджи смесителей — не исключение. Они прекрасно переносят трение и совершенно не подвержены коррозии. Этим объясняется достаточно высокая цена устройств этого типа, а также длительный гарантийный срок.

На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:

• качество поступающей в систему воды, не соответствующее требованиям производителя;
• наличие в воде примесей от окисления металла;
• солевые отложения;
• частые гидроудары;
• нарушение условий эксплуатации смесителя;
• окончание срока эксплуатации;
• низкое качество конструкции.

Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.

Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.

Инструменты для работы

Перед тем как менять смеситель в ванной, необходимо заранее приготовить нужный инструмент, расходные материалы и запасные части, которые необходимо заменить. Весь инструмент должен быть приготовлен и размещён рядом с местом работы. Для качественного и быстрого выполнения работы нам понадобиться:

• разводной ключ. В некоторых моделях потребуется два ключа;
• пассатижи;
• тифлоновая лента для уплотнения резьбовых соединений;
• заменяемые детали или новый смеситель в зависимости от характера проводимых работ;
• малярная лента для обвертывания крепёжных гаек смесителя при монтаже или демонтаже.

Обычно перечисленных материалов достаточно для того чтоб поменять смеситель в ванной.

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

• не происходит смешение горячей и холодной воды: на выходе – только одна из них;
• нет подачи воды вообще ни в одном положении рычага крана;
• температура воды на выходе не фиксируется, часто меняется;
• кран не осуществляет полную подачу воды;
• после открытия крана воду из смесителя не удается перекрыть;
• из-под рычага постоянно просачивается вода;
• повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

• при изготовлении на производстве применялись некачественные материалы;
• частые резкие или ударные воздействия на рычаг смесителя;
• гидроудары в системе;
• плохое качество воды;
• плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

• отвертки под разный размер;
• разводной ключ;
• трубный ключ;
• пассатижи;

• шестигранный ключ (небольшой, для стопорного винта);
• чистая ветошь;
• жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

• разводной ключ
• шестигранный ключ
• две отвертки

Порядок действий будет таковым:

• отключите подачу горячих и холодных потоков
• снимите декоративную заглушку, находящуюся на смесителе
• открутите винт-фиксатор, расположенный под данной заглушкой
• снимите ручку смесителя
• открутите  кольцо, расположенное под ручкой
• разводным ключом снимите гайку
• вытащите неисправный картридж смесителя

После всех действий вам остается:

• установить новый работающий картридж
• проделать предыдущие действия в обратном порядке
• включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Замена картриджа в смесителе как поменять картридж в смесителе своими руками

Как поменять картридж в смесителе: советы от специалистов

Замена керамического картриджа в смесителе рано или поздно становится необходимой всем владельцам однорычажных смесителей. На сегодняшний день именно этот тип сантехники уверенно вытесняет всем известные вентильные конструкции. Поэтому каждый хозяин должен знать алгоритм того, как поменять картридж в смесителе.

Принцип работы смесителя

Картридж является основным элементом, который обеспечивает работу однорычажному смесителю. Он дает возможность управлять водными потоками не двумя привычными вентилями, а с помощью всего одно ручки.

Такое устройство, как картридж, значительно облегчает процесс переключения воды. Данное сантехническое приспособление лишает вас необходимости регулировать оптимальную пропорцию горячей с  холодной водой.

Теперь достаточно лишь выбрать правильное положение рычага смесителя.

Картридж состоит из двух пластин, каждая из которых керамическая. Данные пластины расположены плотно друг к другу. О поломке и необходимости замены говорят:

• отсутствие возможности полностью перекрыть подачу воды
• протекание влаги снизу
• неприятный шум инородного характера

Эти и другие признаки говорят о том, что картридж вашего смесителя вышел из строя и нуждается в обновлении. Стоимость замены картриджа в смесителе зачастую нельзя назвать небольшой, поэтому вам лучше научиться менять его самостоятельно.

Почему ломается картридж?

Использование керамического картриджа на сегодняшний день обосновано как таковой популярностью керамических изделий. Керамика исключительно хорошо переносит трение, ей не страшны коррозионные процессы. Именно эти характеристики смесителя дают возможность производителю озвучивать внушительную стоимость товара, при этом обеспечивая длительный гарантийный срок.

Однако картридж смесителя не является вечным. Поломка может быть вызвана такими причинами, как:

• качество воды часто не соответствует требованиям, которые установил производитель
• окисленный металл в виде примесей в воде
• большое количество и высокая периодичность гидроударов картриджа
• наличие большого количества солевых осадков
• завершение заявленного срока эксплуатации
• заниженное качество самой конструкции керамического элемента

Картридж смесителя прослужит вам длительной срок, если:

• не экономить на покупке товара известных фирм
• установить фильтр, защищающий картридж от солевых отложений

Многие компании-производители устанавливают фильтр для смесителя и считают его наличие обязательным условие для выполнения гарантийных обязательств.

Однако не только вода и производитель могут быть виноватыми в выходе из строя вашего картриджа. Чрезмерный натиск при нажатии на рычаг, неаккуратное обращение со смесителем также могут стать причиной поломки.

Как заменить картридж?

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

• разводной ключ
• шестигранный ключ
• две отвертки

Замена керамического старого картриджа во многом напоминает процесс замены старой износившейся прокладки в стандартной вентильной конструкции.

Порядок действий будет таковым:

• отключите подачу горячих и холодных потоков
• снимите декоративную заглушку, находящуюся на смесителе
• открутите винт-фиксатор, расположенный под данной заглушкой
• снимите ручку смесителя
• открутите  кольцо, расположенное под ручкой
• разводным ключом снимите гайку
• вытащите неисправный картридж смесителя

После всех действий вам остается:

• установить новый работающий картридж
• проделать предыдущие действия в обратном порядке
• включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.
