Канализационные трубы для наружной канализации: виды и обзор лучших марок

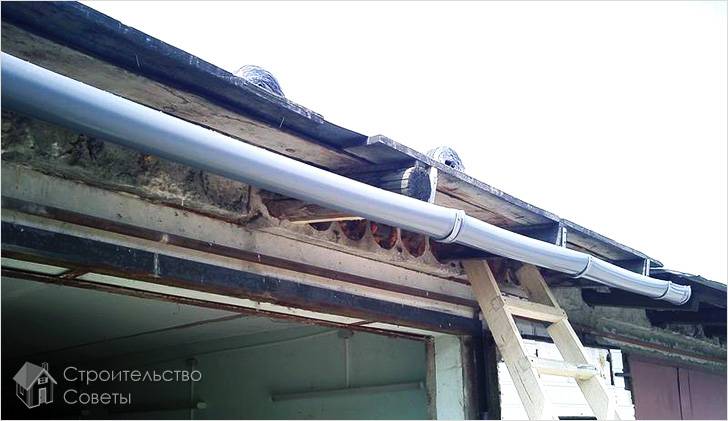

Элементы отвода воды

Для начала немного теории. На бумаге можно сделать эскиз дома и будущую систему отвода. Нанесите размеры. В схеме должны быть все составляющие системы оттока воды и их число. Наличие следующих элементов в системе обязательно:

• желоба – их количество зависит от периметра кровли;
• кронштейн – 17 шт. на каждые 10 м;
• трубы – 1 шт. на каждые 10 м;
• отвод – нужно столько же, сколько сливных труб;
• воронка – нужно столько же, сколько сливных труб;
• заглушка – в зависимости от схемы оттока воды;
• углы – в зависимости от конфигурации кровли;
• муфта – соединительная часть желоба, необходимо в 2 раза меньше, чем желобов;
• колено – в зависимости от сложности схемы отвода вод.

Чтобы подобрать необходимый диаметр труб, нужно принять в расчет площадь самой крыши. Среди строителей существует расчетная формула, которая поможет выбрать нужный размер. Когда площадь кровельного ската составляет до 50 м², используют трубу диаметром 80 мм. Если она составляет до 125 м² – 90 мм. Более 125 м² – нужна труба с диаметром 100 мм. При выборе воронок, раструбов и переходников отталкиваются от диаметра труб под желоба.

Следующий этап подготовки – планирование, предусматривающее составление подробной схемы отвода воды. В ней нужно прорисовать отметки, где будут установлены воронки и кронштейны, длина и уклон желобов

Важно указать подходящие места для монтирования желобов и месторасположение стоков. Исходя из всего вышеперечисленного, осуществляется закупка материала, после чего можно приступать к работе

Расчёт

Столб из а/ц трубы, заполненный армированным бетоном, диаметром 150 мм способен выдержать нагрузку в несколько тонн. Поэтому расчёт поперечного сечения буронабивной сваи связан с определением минимальной площади опоры в зависимости от удельной нагрузки от дома и сопротивления грунтового основания.

Расчёт свайного основания состоит из следующих этапов:

• сбор нагрузок;
• расчёт требуемой опорной площади;
• определение характеристик грунта;
• план расположения свай;
• определение длины а/ц опор.

Сбор нагрузок

Теоретически высчитывается максимальная масса домостроения. В неё входит вес всех конструкций здания, включая ростверк. Примерно определяют вес:

• мебели,
• сантехоборудования,
• трубопроводов,
• электротехнических приборов и пр.

Обязательно учитывают снеговую нагрузку на кровлю (норматив берут из СНиПа). На случай непредвиденных обстоятельств в расчёт принимают коэффициент надёжности k = 1,1.

Требуемая опорная площадь

Максимальную массу делят на площадь здания. В результате получают удельную нагрузку на грунт (кг/см2). Этот показатель должен быть меньше сопротивления грунта. Неравенство корректируют, оперируя оптимальной площадью опоры дома.

Определение характеристик грунта

Надёжное грунтовое основание должно обладать сопротивлением не менее 300 кг/см2. Если на месте застройки сверху находятся слабые грунты, то определяют глубину залегания твердого основания.

Копию вертикальной съёмки стройучастка можно взять в местном отделе архитектуры и землеустройства. В ней будет указано не только сопротивление, но и глубина промерзания почвы, уровень грунтовых вод.

План расположения

Общую опорную площадь дома делят на величину поперечного сечения одной трубы, получая необходимое количество столбов. На чертёж наносят сетку, перекрестия которой будут означать точки расположения труб.

Несмотря на то, что расчётное количество свай будет составлять небольшое число, его дополняют опорами, исходя из-за соблюдения необходимого интервала между а/ц трубами 1,5–1,6 м.

Это делается для равномерной загрузки прогонов ростверка. На нижнем рисунке показано правильное заполнение фундаментного поля а/ц сваями.

Длина опор

Длину свай определяют исходя из глубины промерзания почвы, уровня грунтовых вод  и отметки расположения прочного слоя грунта.

Пример: согласно вертикальной съёмке почва промерзает на глубину 300 мм, грунтовые воды пролегают ниже уровня земли на 1200 мм, расстояние до прочного основания (суглинок, R = 300 кг/см2) от поверхности стройучастка составляет 400 мм.

С учётом этих данных, глубину заложения низа труб принимают ниже на 300 мм нижней границы промерзания, где основание фундамента попадает в зону прочного грунта, и в то же время остаётся вне досягаемости грунтовыми водами.

Наземная часть а/ц трубы должна возвышаться над уровнем земли на 200–300 мм. Сложив все эти факторы, длину сваи принимают равной 1 метру.

Типы канализационных труб и их особенности

Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей.

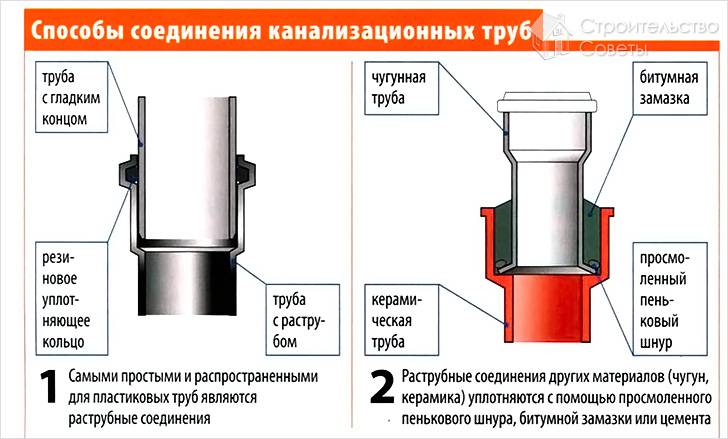

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

• чугуна;
• керамики;
• бетона;
• асбоцемента;
• пластика;
• стеклопластика.

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко.

Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко.

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

• легким весом;
• значительной прочностью;
• устойчивостью к химикатам;
• простотой в монтаже;
• гладкой внутренней поверхностью;
• способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм.

При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

Самостоятельное устройство водостока из канализационных труб

Выполнить отливы из канализационных труб своими руками не представляет особых трудностей. Начать работу стоит с создания чертежа будущей конструкции.

Проектирование

Схема водостока будет включать следующие элементы:

• отливы;
• воронки;
• вертикальные трубы стояков;
• кронштейны;
• хомуты.

Расчет количества необходимых материалов:

• Желоба будут проходить по всему периметру крыши. Чем меньше мест стыковки деталей по длине, тем надежнее станет конструкция. Поэтому лучше выбирать более длинные трубы. Стоит также учитывать, что каждый элемент разрезается пополам.
• Вертикальные стояки устанавливаются на расстоянии не более 12 метров. Если длина здания меньше, то водостоки устраиваются по углам. Их длина равняется высоте дома.
• Для отведения воды в ливневую канализацию или лотки потребуются также угловые элементы для стояков. Они обычно устанавливаются в верхней и нижней части конструкции.
• Количество кронштейнов для желобов рассчитывается исходя из шага установки 50-60 см. Дополнительные элементы требуются в местах стыковки двух отливов, местах установки воронок, по углам здания.
• Держатели вертикальных труб фиксируют элементы к стене. Их потребуется не менее двух штук на каждую деталь стояка.
• Воронки монтируются на каждый вертикальный водосток.

На желоба также потребуются: заглушки для тупиковых отрезков, ограничители перелива воды, соединители, наружные и внутренние угловые элементы.

Для работ по устройству водосточной системы из канализационных труб своими руками нужны следующие инструменты:

• болгарка или ножовка по металлу для распила пластиковых деталей;
• строительный уровень и рулетка;
• отвертки или шуруповерт;
• напильник;
• веревка;
• лестница.

После подготовки всех материалов и инструментов приступают к устройству водосточной конструкции.

Этапы монтажа

До начала монтажа необходимо определиться со способом установки конструкции. Желоба можно фиксировать к стропилам, карнизу или кровле.

К стропилам или карнизу чаще всего крепят водосточные желоба из канализационных труб до укладки кровельных материалов. Если система водоотведения монтируется в готовом здании, то ее фиксируют к кровле. Также этот вариант рационально использовать при большом расстоянии от края крыши до стен дома. Установка желобов производится таким образом, чтобы одна треть ширины элемента находилась под кровлей.

Этапы монтажных работ:

• Желоб из канализационной трубы изготавливают путем продольного распила пластиковой детали. На концах элементов оставляют цельные участки для соединения. Места распила необходимо зашлифовать.
• Сначала крепят на кронштейны угловые элементы. Фиксацию деталей осуществляют с помощью саморезов.
• Между двумя углами натягивают веревку в качестве уровня. Требуется проверить ее уклон.
• С шагом 50-60 см крепят остальные кронштейны и монтируют желоба. Между собой элементы крепят на клей или применяют соединители. Места стыков должны быть герметичны. Устанавливают заглушки на торцах желобов.
• Водосборные воронки монтируют на резиновых прокладках.
• Далее производят крепление хомутов для вертикальных деталей слива. Они располагаются на расстоянии 5-10 см от поверхности стен.
• Вертикальные конструкции собираются и устанавливаются в держатели.

Защиту водостоков из канализационных труб от мусора выполняют из пластиковых сеток. Их нарезают на полосы и сворачивают в виде цилиндра. Его диаметр должен быть немного меньше, чем желоба. Каждый элемент фиксируют хомутом или проволокой и укладывают в отливы. Сеткой также защищают детали воронок.

Для плоских крыш устройство желобов не требуется. При таком варианте монтируются только водосборные воронки и вертикальные стояки. Материал кровли должен заходить на основание воронки. Сверху выполняют защиту из сетки.

https://youtube.com/watch?v=6hoBj9WXiQQ

Система ливневой канализации

Система ливневой канализации делится на внутридомовую и внешнюю. Первая предназначена для сбора воды с крыши и отвода ее к водоприемнику наружной системы. Внутренняя часть включает в себя сливные желоба, воронки для сбора воды и отводные трубы. На сегодняшний день эти изделия могут быть произведены либо из металла, либо из пластика, чаще всего речь идет о ПВХ.

Наружная система ливневой канализации предназначена для отвода стоков к централизованному коллектору, выводу на грунт, в накопительный или дренажный колодец. Чаще всего система организована по принципу самотека, для этого при монтаже делается небольшой уклон. Однако иногда это не представляется возможным. В таком случае монтируется напорная система, которая основана на применении насосного оборудования.

Монтаж

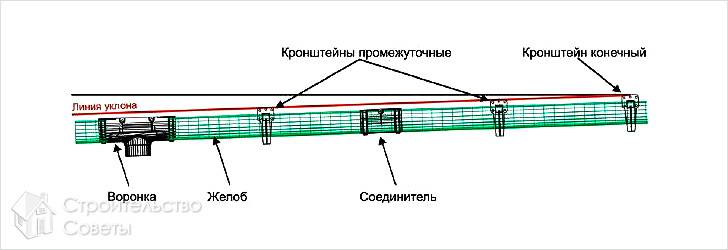

Монтаж желобов осуществляют под наклоном к горизонту. Рекомендуемый угол – 1 см на 1 погонный метр коммуникаций. Место крепления зависит от того, в каком доме проводят работы. Если крыша еще не покрыта, то водосток крепят на лобовую планку карниза или на стропила. Если дом жилой или имеет большой вынос, то его подвешивают к самой кровле.

Рекомендуем ознакомиться: Можно ли построить вентиляцию в частном доме из канализационных пластиковых труб

Нюансы монтажа желобов:

• Желоб располагают на 3 см ниже края крыши, если об этом не позаботиться, то его снесет зимой снегом или льдом.
• Внешний край должен быть ниже внутреннего на 1 см – это позволит при переполнении выливаться воде дальше от стен дома.
• Желоб относительно кровли ориентируют так, чтобы его 2\3 выступали за край – это позволит качественно улавливать струи под напором.
• Монтаж начинают от угла крыши, где устанавливают крепеж. От него размечают расположение желоба, учитывая уклон. Линию фиксируют бечевкой и прикручивают остальные крепежи.
• Подобным образом размечают горизонтальные сегменты водостока.
• Соединение желобов осуществляют при помощи холодной сварки с дополнительными алюминиевыми клипсами.
• Монтаж воронок проводят без использования клея в раструб, ограничиваясь готовыми прокладками фитингов.
• Вертикальные стойки, их изгибы собирают в раструб, как обычную канализационную систему.
• Собирают водосточную систему сверху вниз. Сначала подвешивают собранные желоба, затем монтируют вертикальные участки.

Рекомендации мастера

Если вы будете обустраивать водосток из пластиковых бутылок своими руками, то придется максимально точно рассчитать габариты всех элементов. Погрешность может привести к тому, что система не будет в полной мере выполнять свои функции. Поэтому рекомендуется использовать готовые пластиковые элементы, их по доступной цене можно найти в продаже. Начинать устройство нужно с установки воронок. Однако это правило верно только лишь для тех случаев, когда данные элементы устанавливаются к самой кровле с помощью кронштейнов.

Если их установка будет осуществляться на желоба, то начинать работы необходимо с крепления кронштейнов. При этом вы должны будете обеспечить уклон системе. Для этого к кронштейну, который располагается на самом дальнем расстоянии от воронки, должна быть привязана веревка, второй ее конец укрепляется к воронке. Такая разметка позволит определить, на какую высоту нужно устанавливать все остальные кронштейны.

Когда проводится монтаж водостока своими руками, после завершения крепления держателей можно устанавливать желоба. Начинать делать это необходимо от воронки. Параллельно следует осуществлять герметизацию. Если фасад обладает выступами, то к нему необходимо установить углы, которые представляют собой соединители специальной формы. Торцы желоба должны быть закрыты заглушками. На заключительном этапе нужно будет установить сливные трубы, их монтаж начинают от воронок. Крепление необходимо осуществлять с помощью хомутов, монтируя их через каждые два метра.

При этом важно соблюдать два правила, одно из которых предполагает обеспечение расстояния 30 сантиметров между основными элементами и отмосткой. Второе правило гласит о сокращении данного расстояния до 15 см, если монтируется линейный водосток

Точечный отвод дождевой и талой воды

Первый шаг — разметка трубопровода‚ состоящего из каналов‚ приемников‚ колодцев. В точках расположения всех элементов вбивают колышки. Чтобы видеть полную картину между колышками прокладывают шнур. Второй этап — копка траншеи и небольших углублений под дождеприемники. На дне устраивают песчаную подушку.

Если существует угроза прорастания корней в местах прокладки трубопровода‚ дно устилают геотекстилем. Процесс монтажа начинает установка колодцев‚ коллекторов.

Далее более мелкие элементы — дождеприемники‚ пескоуловители‚ лотки. Все это объединяют трубами расчетного диаметра под выбранным из таблицы или рекомендуемым СНиП уклоном. При укладке трубопровода недопустимы провисания.

Собранную конструкцию испытывают. На каждый участок проливают воду чтобы проверить герметичность стыков. Количество залитой воды и вышедшей должно быть примерно одинаковым. Может обнаружиться такой дефект‚ как провисание‚ на что укажет значительная разница в объемах воды на входе и выходе.

Если испытания не выявят проблем‚ систему засыпают песчано-цементным слоем и грунтом. Иногда некоторые детали ливневой канализации объединяют с дренажной системой. При этом трубы первой должны находиться поверх второго трубопровода, но подходить они могут к одному коллектору.

Совмещение ливневой канализации с обычной бытовой допускать нельзя. Это может привести к перегрузке второй со всеми негативными последствиями.

Разберем на примере сооружение ливневой канализации с точечными водоприемными устройствами. Сооружали ее из обычных канализационных труб. Причиной были застои воды на поверхности, формирующиеся из-за практического отсутствия инфильтрации в землю, связанного с глинистой структурой грунтов.

Будем считать, что магистрали мы уложили как следует с уклоном, подключили к ним отводы, соблюдая герметичность соединений. Герметичность в этом случае нужна не для защиты вмещающего грунта от дождевой воды, а для предотвращения попадания песка в систему.

Продолжим работы, теперь предстоит подключить ливневку к трубе, выводящей в поглощающий колодец:

О пластмассовых водосливах

Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:

• диаметр малой трубы составляет 87 мм;
• ввиду малого веса деталей устроить водосточную систему можно в одиночку;
• максимальный шаг установки крюков – 50 см;
• воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
• пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
• расстояние между хомутами труб – не больше 150 см.

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

1. Внешний жёлоб устанавливается с уклоном в 1%.
2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода. Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку. Сам процесс происходит в несколько этапов:

Сам процесс происходит в несколько этапов:

1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.

4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.

6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.

3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

• на край стропильной системы,
• на лобовую планку карниза,
• на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

• Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
• Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
• Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
• Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

• саморезы, шуруповерт или отвертка;
• уровень и рулетка;
• напильник, наждачная бумага;
• ножовка по металлу или болгарка;
• бечевка;
• лестница или строительные леса.

1 этап работ

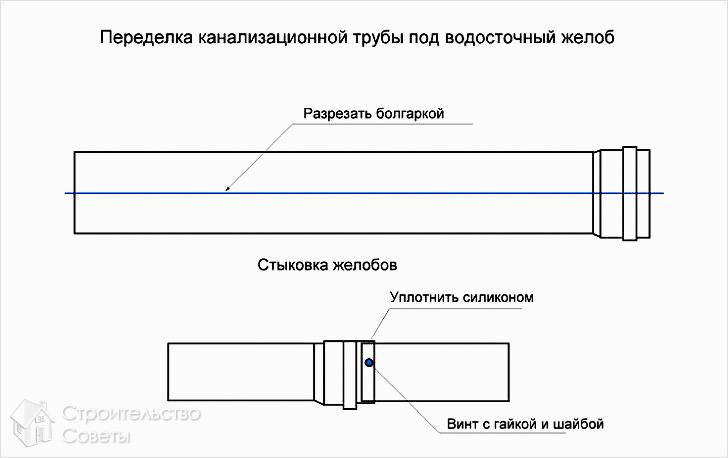

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Подготовительные работы

Чтобы проложить трубопровод для отвода стоков, потребуется специальное оборудование для прокладки канала нужной конфигурации в полах, стенах и мебели.

Необходимо использовать такие инструменты и приспособления:

• масляный или алмазный уровень;
• перфоратор с набором буров, ударных насадок и алмазной коронкой;
• рулетка;
• молоток;
• зубило
• маркер;
• силиконовая смазка.

Подготовка к монтажу канализации начинается с нанесения горизонтальной линии от входа тройника в стояк до всех потребителей воды. После этого каждые 50 см наносятся отметки, соответствующие необходимому уклону. Чтобы не ошибиться, при сборке ставятся подпорки, на которые будут уложены трубы. В стенах сверлятся отверстия, в которые устанавливаются хомуты с соответствующим трубам диаметром. В завершение осуществляется просверливание отверстий, расчистка ложа и удаление строительного мусора.

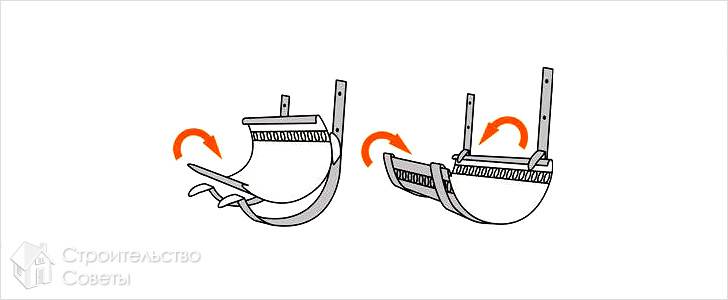

От теории к практике

Выполнив теоретическую часть, детально разберем, как сделать водосток. Самый длинный и самый короткий кронштейн прикрепляют на фронтальную доску карниза. Затем от одного к другому они соединяются веревкой (уклон должен составлять 3 мм на каждые 0,5 м). Следует учесть, что свес крыши будет приходиться на первые 2/3 желоба. Тогда вода будет прибывать к самому центру.

Используя саморезы, таким же образом натягивают веревку и закрепляют другие кронштейны. Минимальная дистанция между стеной и самим желобом – не меньше 10 см. Трубы для канализации разделяют вдоль. Из 1 трубы получится два идентичных желоба. Чтобы получилось идеально, трубу помещают на доски. Снизу ее стенку прикрепляют саморезом. После этого, сверху с обоих концов вкручивают саморезы. Их соединяют веревкой и маркером намечают место, где труба будет распилена. После чего нитку убирают и режут трубу болгаркой.

Точно так же делается и с другой стороны. Только теперь, трубу закрепляют снизу, используя два самореза, по 1 в каждую половинку распиленной трубы. Далее, отрезают куски трубы, по 5 см каждый, которые заменят соединители. Соединяют желоба один с другим. Два желоба нужно установить в соединитель и зафиксировать саморезами. Дополнительно крепление смазывают герметиком на основе силикона.

Желоба с соединителями закрепляют в кронштейны при помощи саморезов. Во избежание скручивания труб под воздействием солнца, их закрепляют при помощи усиков, что на кронштейнах. Если таковых нет, нужно установить распорки и закрепить их саморезами.

После монтажа желобов в горизонтальном положении, переходят к установке труб отвода воды. Так как трубы прикрепляют к стене, между трубой и желобом создается промежуток в 20–80 см. Тройник и колено обеспечат плавность перехода от желоба к трубе. Когда скос очень широкий, крепят отрезки труб с подходящей длиной.

К стене вертикальные трубы крепятся благодаря кронштейнам с хомутами. На 1 м трубы нужно 2 крепления. На конце трубы монтируется колено отвода. Оно будет направлять воду куда нужно. От стены колено должно выступать на 30 см. В конце, торец желоба прикрывают заглушками. Их тоже нужно разрезать пополам.

На этом монтаж системы оттока воды закончился. Вдобавок в регионах со снежными зимами в желоб устанавливают греющий кабель.

Что нужно учесть при монтаже труб

Основное условие – под трубу необходимо сделать подушку из 15 см мелкого щебня и 15-20 см песка, засыпать песком, сверху насыпать слой песка 15-20 см. Засыпка песком предохранит трубу при небольших просадках грунта и при пучении при промерзании.

Обязательно должен быть выполнен уклон не менее 2 мм (не 1-2%!) на погонный метр и не должно быть участков с отрицательным уклоном (с прогибом труб).

Не стоит делать ливневку с диаметром меньшим, чем 100 мм – чистить придется чаще.

Под дорогами и площадкой для автомобиля пластиковый трубопровод необходимо проводить в чехле из стальной трубы.

Трубы придется чистить. Поэтому на трубопроводе должны быть колодцы. Накопительные или для прочистки – любые. Расстояние между колодцами не должно превышать 50 м, между ними не должно быть больше одного поворота трубопровода (в таком случае колодцы придется устанавливать чаще).

Чугунные трубы

Чугунные трубы делятся на материалы из серого чугуна и ковкого чугуна. Серый чугун плохо сопротивляется динамическим нагрузкам: например, проезд машин над линией канализации. Ковкий чугун отлично выдерживает любые нагрузки и в отличие от других чёрных металлов не ржавеет.

Достоинства:

• высокая прочность,
• долговечность,
• устойчивость к низким и высоким температурам,
• простой монтаж,
• сопротивляемость коррозии.

Недостатки:

• большой вес,
• шероховатость внутренних поверхностей,
• неустойчивость к солям и солевым растворам,
• высокая стоимость.

Чтобы привезти и установить чугунные трубы понадобится специальная техника. Затраты на сам материал складываются с затратами на постройку канализационной системы. При этом после установки канализация не гарантирует долгий срок безупречной работы из-за возможности заиливания.

Стеклопластиковые

Основные их преимущества:

• Даже при своих крупных габаритах, диаметре свыше 500 мм и длине 6 и 12 м, стеклопластиковые изделия сравнительно легкие.
• Материал этой разновидности труб прочный и надежный, с точки зрения экологии − безупречно чистый, а химической агрессии − совершенно нейтральный.
• Продолжительность службы труб из стеклопластика составляет более полувека.
• Данные трубы соединяются между собой и с другими фасонными изделиями при помощи двухконусных спецмуфт. На их внутренней стороне проточены канавки для монтажа эластомерных колец-уплотнителей — с каждой стороны по штуке, и одно кольцо располагается в центре. Благодаря такому сопряжению, стык точно зацентрован и надежно герметизирован.

Основные нюансы при укладке труб:

При подготовке канализационной системы важно знать, что трубопровод не обязательно укладывать глубоко. Стандартный вариант, когда он располагается выше трубопроводов общей дренажной системы вокруг постройки или земельного участка.
Несмотря на то, что вероятность разморозки труб для ливневки очень маленькая, специалисты все-таки советуют укладывать их на глубине немного ниже уровня промерзания грунта, который характерен для каждого региона.
Если такие действия по каким-то причинам выполнить невозможно, все трубы нужно утеплить, а слой термоизоляции закрыть полиэтиленовой пленкой во избежание попадания в него влаги от грунтовых вод.
Чтобы система функционировала полноценно, трубы необходимо уложить под углом в соответствующем направлении.
Уклон труб для дождевой канализации, обеспечивающий свободное прохождение сточной жидкости и регулярную ее самоочистку, должен составлять от одного до двух сантиметров на погонный метр трубопровода

Если это правило не соблюдать, то внутренние полости системы будут часто засоряться. Такие неприятные явления случаются в местах соединения труб или угловых поворотов.

Последние данные цен на трубы для ливневки показали, что при проектировании ливневой канализации оптимальным вариантом окажется использование трубы ливневой гофрированной многослойной. По сравнению с аналогичными видами, ее приобретение даст существенную экономию финансов до 30-50%.

Если грамотно просчитать и правильно смонтировать систему трубопроводов для канализации, то в целом вся ливневка будет функционировать без сбоев длительное время.

https://youtube.com/watch?v=Dzbe4NczmT0
