Регуляторы температуры для батарей отопления: выбор и установка терморегуляторов

Термоклапан: устройство, виды, способы установки

Термоклапан — это исполнительный механизм, работа которого осуществляется от воздействия с термостатической головки. По конструкции он бывает угловой, проходной и трехосевой правый или левый. Для изготовления используется латунь или бронза. Для дополнительной защиты от коррозии применяется хромирование или никелирование. Снаружи запорный вентиль может быть покрыт эмалью, что придает ему более эстетичный и благородный вид.

Для однотрубных и двухтрубных систем выпускаются разные клапана. Они различаются гидравлическими характеристиками, поскольку для одноконтурных трубопроводов требуется арматура повышенного проходного сечения.

Для однотрубного отопления, которое постепенно заменяются более экономичным и комфортным двухтрубным, ассортимент термоклапанов совсем небольшой, всего около 2-3 моделей. Основной объем продаж — 97-99% — это арматура для двухтрубных систем отопления.

Принцип работы

Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.

Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:

• С закрытой логикой.
• С открытой логикой.

Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.

Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.

В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.

Каковы преимущества установки термостатов?

Установив регулятор температуры нагрева на радиатор, можно будет контролировать уровень температуры не во всей комнате, а непосредственно на месте установки. Благодаря этому можно создать оптимальный и более равномерный температурный фонд в квартире. Также контроль температуры радиаторов позволяет исключить возможность перегрева воздуха в доме, что наиболее характерно для квартир, расположенных на солнечной стороне.

Вы можете выбрать собственную схему контроля температуры для каждой комнаты.

Например, помещение практически не используется. В этом случае можно снизить потребление воды в радиаторах до минимума. Среди других преимуществ можно отметить, что покупка радиаторного термостата не представляет особых трудностей. Единицы продаются во всех специализированных магазинах и имеют разумную цену. Кроме того, установка проста.

Преимущества современных термостатов

• Их довольно легко установить в новых и существующих системах отопления, потому что это оборудование адаптировано к местным температурным условиям. Они могут эксплуатироваться без предупреждения и технического обслуживания в течение всего срока их службы, что является достаточно большим;
• После оснащения радиаторов термостатами, нет необходимости открывать окна для контроля температуры в здании;
• Температурный диапазон, в котором работают регуляторы температуры, составляет от 5 ° C до 27 ° C. Температура может быть установлена ​​на любое значение в этом диапазоне, и она будет поддерживаться с точностью до 1 ° C;
• Терморегуляторы обеспечивают равномерное распределение охлаждающей жидкости в системе отопления. В этом случае даже радиаторы, расположенные по периферии периметра, будут эффективно обогревать помещение;
• Термостат предотвращает чрезмерный нагрев воздуха в комнате в случае попадания прямых солнечных лучей в комнату или повышения температуры из-за других факторов (нахождение людей или наличие электрических устройств);
• При использовании термостатов в автономных системах экономия топлива может достигать до 25%, что положительно сказывается как на стоимости отопления, так и на количестве опасных отходов после сгорания.

Учитывая, что цена этих устройств невысока, преимущества их использования весьма значительны:

• тепловая энергия сохраняется;
• микроклимат в помещении улучшается;
• упрощенная установка;
• нет затрат на эксплуатацию термостатов.

В условиях центрального отопления регуляторы температуры обеспечивают комфортное регулирование микроклимата в помещении.

Общие инструкции по установке такого оборудования следующие. В частных домах термостаты сначала должны быть установлены на верхних этажах. Причина в том, что нагретый воздух поднимается, и разница температур в комнатах на нижних этажах и наверху меняется довольно сильно.

С экономической точки зрения в частном доме очень эффективно устанавливать панельные радиаторы малой мощности с термостатами, которые быстро реагируют на открытие и закрытие термостатических клапанов.

Терморегуляторы сертифицированы, а продукция высокого качества должна иметь сертификат качества или соответствия. На рынке существует два типа регуляторов температуры: газовые и жидкостные. Срок службы такого оборудования составляет около 20 лет.

Электронные

Это более дорогое, но и при этом массивное приспособление. Оно предполагает наличие электронного табло и блока для установки аккумуляторов – батареек. Движение штока задается не температурными изменениями в сильфоне, а специальным датчиком.

В таком случае требуемый режим можно легко и удобно задать в любой момент времени, но придется регулярно отслеживать работоспособность батареек.

Различают:

• Приспособления с закрытой логикой. В них можно менять только основные параметры.
• Устройства с открытой логикой, допускающие возможность глубокого перепрограммирования.
• Бытовые модели, работающие по принципу механических аналогов, но имеющие электронный дисплей.

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

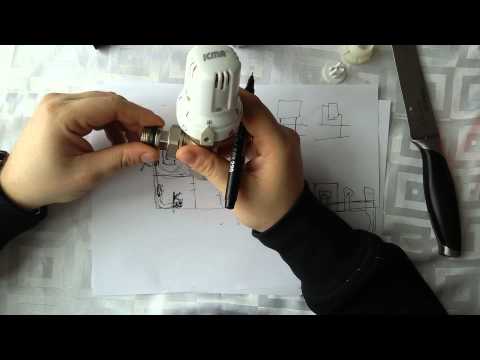

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco — Установка

Watch this video on YouTube

Виды терморегуляторов

По принципу действия термостаты подразделяются на механические, электронные и полуэлектронные. Каждый вид отличается устройством, принципом работы, имеет определенные достоинства и недостатки.

Механические

Устройство с ручной настройкой. Прибор состоит из термо клапана и высокочувствительной головки.

Механизм работает стабильно и качественно без внешней энергии по следующему принципу:

1. Под температурным воздействием изменяется объем теплоносителя в системе.
2. Сильфон воспринимает изменения и перемещает регулирующий золотник.
3. Чувствительный элемент перемещает шток, который регулирует и контролирует подачу теплоносителя в радиатор.

Главные достоинства механических терморегуляторов:

• низкая стоимость;
• простота установки.

Но минусов у механических устройств больше:

• меньшая эффективность;
• необходимость постоянной регулировки;
• быстрый выход из строя защитного колпачка.

Электронный

Электронный терморегулятор

Внутри этого устройства установлен микропроцессор, который отвечает за прогрев радиатора. Прибор оснащен датчиком, который замеряет, нагрев теплоносителя или воздуха в помещении. Полученные данные используются для настройки. Этот вид терморегулятора можно настроить поградусно.

Для регулировки электронного устройства используют кнопочную панель. Показатели отражаются на дисплее. Электронный прибор имеет в своей конструкции механическую часть, сходную с вышеописанным прибором. Сильфон в устройстве цилиндрический, стенки выполнены в виде гофры.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Внутри находится реагирующее на окружающую температуру вещество. При нагревании оно расширяется и повышает давление внутри. Положение штока изменяется, так регулирует объем теплоносителя. При понижении температуры происходит обратный процесс. Ресурс электронного терморегулятора – не менее 10 лет.

Производители предлагают пользователям 2 вида электронных приборов:

1. закрытые – с автонастройкой;
2. открытые – все настройки нужно вводить самостоятельно.

Полуэлектронные

Принцип их работы схож с механическим, но есть некоторые отличия. Сильфонная головка ориентируется на температуру в помещении. Датчик у приборов выносной. Он соединяется с рабочей частью капиллярной трубкой.

Особенности конструкции термоклапана

Устройства данного компонента включают два элемента – запорный конус и седло. Запорный механизм и обеспечивает перекрытие промежутка для перемещения теплоносителя. Клапан выбирается в зависимости от типа разводки. Они различны для однотрубной и двухтрубной разводки, что видно на фото терморегулятора на батарею.

Последний вариант более предпочтителен по надежности и уровню регулирования, однако стоимость такой модели более высокая. Бронзовые и латунные аналоги доступны в большей степени, но их качество зависит от характеристик сплава.

В зависимости от типа исполнения различают модели угловые и прямые. Последний вариант является проходным. Также терморегуляторы могут входить с состав гарнитуры отопительной системы. Выбор производится в зависимости от условий монтажа.

Тип термостатических элементов

Термоголовка для радиатора — это верхняя, сменная часть устройства. Она может быть нескольких видов:

Чтобы можно было ориентироваться по ценам: европейские производители механические термоголовки продают от 15 евро до 25 евро, есть антивандальные модели, они стоят от 40 евро. Есть устройства с выносным датчиком. Их ставят, если условия не позволяют регулировать температуру на радиаторе (например, он установлен за шкафом, закрыт в нише и т.д.). Тут большое значение играет длина капиллярной трубки, которым связан датчик с терморегулятором. Цены в этом сегмента от 40-50 евро.

Так выглядит ручное устройство для регулировки температуры радиаторов в разрезе

Ручной терморегулятор — это тот же регулирующий вентиль для радиатора. И принцип работы тот же: вращаете ручку, изменяете количество проходящего теплоносителя. С той лишь разницей, что при желании вы сможете просто снять этот термоэлемент и поставить механический или электронный. Корпус при этом откручивать или менять не нужно. Они универсальны. Головки для ручной регулировки имеют невысокую цену — от 4 евро.

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток более низкую температуру. Ставьте хоть 6-8 о С, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Электронные модели имеют функционал намного шире

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6 o C до +26-28 o C

Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения.

Принцип работы термоголовки

Наиболее распространенная, механическая термостатическая головка способна реагировать на температуру, так как внутри нее расположена емкость, заполненная веществом, которое меняет свой объем в зависимости от степени нагрева. Это может быть и жидкость, и газ. Нагреваясь, вещество расширяется и давит на нажимной шток. Емкость с газом или жидкостью получила название «сильфон». В другой разновидности термостатов — ручных — регулировка величины открывания клапана осуществляется с помощью оцифрованной вращающейся рукоятки, которая расположена на термостатической головке.

Терморегулятор на батарею: принцип работы, настройка, установка

January 17, 2016

Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.

В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.

Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.

В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.

Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.

Зачем нужен терморегулятор?

Температурный регулятор, устанавливаемый на радиаторы, позволяет контролировать количество тепла, поступающего в конкретную комнату, за счет увеличения или уменьшения потока жидкого теплоносителя. С его помощью можно не только установить комфортную температуру в каждом помещении, но и сэкономить, если квартира оборудована теплосчетчиком.

Более выгодно положение обладателей автономных систем отопления. Они могут регулировать подачу тепла в квартиру на выходе из котла. Но без использования термостатов обеспечить комфортный температурный режим во всех комнатах не получится.

Установка терморегулятора на радиатор отопления

Монтаж каждой конкретной модели радиаторного термостата осуществляется в соответствии с инструкциями и руководствами производителя. Тем не менее, есть некоторые общие требования к монтажу, подходящие практически для всех моделей:

Корпус устройства не должен находиться под прямыми солнечными лучами, иначе термостат будет «считать», что в помещении более высокая температура, чем есть на самом деле. «Решив», что в комнате слишком жарко, терморегулятор сократит поступление теплоносителя в радиатор;

Правильный монтаж терморегулирующей арматуры.

Важно! Радиаторный терморегулятор всегда должен быть чистым, без пыли и других загрязнений. Периодически его необходимо протирать, но без использования каких-либо моющих средств и абразивных материалов.

• Термостат не должен находиться прямо над подающим трубопроводом, т.к. поднимающиеся от трубы потоки теплого воздуха будут искажать фактическую температуру воздуха в помещении. Термостат должен располагаться горизонтально сбоку от трубы;
• Не следует закрывать терморегулятор для радиатора отопления какими-либо предметами интерьера, такими как шторы, занавески, шкафы, кресла, декоративные экраны и т.п. Все эти предметы будут задерживать тепло рядом с терморегулятором, что повлияет на точность его работы;

Данфосс.

Примечание! Если дизайн помещения не позволяет «открыто» использовать терморегулирующий прибор, то в этом случае рекомендуется применять термостат с выносным датчиком, который монтируется вдали от окон, дверей и приборов отопления. Выносной датчик позволяет исключить влияние посторонних факторов на работу термостата. Датчик соединяется с терморегулятором через капиллярную трубку длиной 2-8 м.

• Подсоединенный трубопровод не должен оказывать давление на корпус радиаторного термостата;
• Рекомендуется оснастить радиатор байпасом или перепускным клапаном. Это позволить сохранить циркуляцию теплоносителя в системе отопления, если к примеру в помещении станет слишком жарко и термостат практически полностью перекроет поступление теплоносителя в радиатор;
• Теплоноситель должен двигаться в направлении, которое указано стрелкой на корпусе клапана;
• При монтаже клапана не рекомендуется использовать газовые ключи.

Виды и особенности

Конструкционно выделяют термостаты механические, электромагнитные и электронные.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Термочувствительный элемент такого регулятора располагается в головке с размеченной рукояткой. Шкала позволяет выставлять разные режимы работы на обогрев, которые потом автоматически будет поддерживать термостат.Каждому положению рукоятки соответствует определенный уровень давления термочувствительного тела на перекрывающий шток и встречного сопротивления потока в системе. Когда условия в комнате меняются, рабочая среда в головке сжимается или расширяется, смещая шток и тем самым изменяя поток теплоносителя, поступающего в радиатор.

В зависимости от рабочего тела различают термоголовки трех типов:

• Твердые – содержат теплочувствительные вещества, такие как парафин, озокерит или стеарин. Применение их считается малоэффективным, поскольку скорость срабатывания отопления составляет около 30-40 мин, но в надежности таким приборам отказать нельзя.
• Жидкостные – в их головках работают спирты или масло. Такие регуляторы отличаются быстрым срабатыванием при изменении характеристик системы отопления. А вот на внешние факторы откликаются только через 20-25 мин.
• Газонаполненные – считаются более «правильными», поскольку в первую очередь реагируют на перепад температур воздуха в комнате. Происходит это уже в течение 8-10 минут.

На работу механических регуляторов влияет направленный солнечный свет, сквозняк из окна или другие источники обогрева, воздействующие на термостат. В результате он может неправильно истолковать изменение условий в помещении.

Этот вид терморегуляторов ничем не отличается от механических устройств. Только вместо расширяющегося рабочего тела в его головке устанавливается биметаллическое электромагнитное реле. Полоски с различными показателями теплового расширения по-своему реагируют на изменение температуры окружающей среды и воздействуют на перекрывающий клапан.

3. Электронный термостат.

В этой группе приборов существует собственная классификация, разделяющая терморегуляторы на два традиционных вида: аналоговые и цифровые. Последние, в свою очередь, могут быть:

• С открытой логикой – чаще всего применяются на промышленных объектах в качестве центральных регуляторов. Очень сложные, многофункциональные и «умные» системы, которые сами в состоянии выбрать оптимальный режим работы.
• С закрытой логикой – наиболее распространенные в быту электронные приборы, функционирующие от батареек.

Принцип действия программируемых термостатов для радиаторов очень похож на уже рассмотренные в этом обзоре механические головки: тот же шток, открывающий и закрывающий клапан, та же чувствительность к температуре окружающего воздуха. Но за все это уже отвечает микропроцессор, который считывает замеры датчика и пересылает команду на сервопривод. Естественно, цена на такие «умные» приборы гораздо выше.

• схему подключения и тип радиаторов;
• их удаленность от нагревательного котла;
• качество теплоносителя;
• особенности эксплуатации помещения;
• климатические условия в регионе.

Механический терморегулятор для радиатора отопления также отдельно подбирается для одно- и двухтрубных конструкций отопительных систем, поскольку давление на перекрывающий клапан в них будет разным. Для первого вида контуров обогрева обязательным элементом является байпас, для второго уже следует правильно выбрать сам термостат. Он должен оснащаться клапаном с более высоким гидравлическим сопротивлением от 0,1 до 0,3 бар.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Для однотрубных схем отопления нужны приборы, в которых клапан обладает минимальным гидросопротивлением и, соответственно, хорошей пропускной способностью. Компания Danfos и вовсе предложила в таких контурах использовать отдельный вид термостатов RTD-G. Они не изменяют характеристики потока в общей ветке, а воздействуют на конкретный радиатор. Подобные устройства также можно выбрать для двухтрубных систем естественной циркуляции.

В случае, когда отопление смонтировано по двухтрубной схеме в комплекте с насосом, клапан должен иметь возможность контроля его пропускной способности (например, у Danfoss это серии N, K и KW).
