Что представляет собой проходной выключатель legrand, особенности схемы его подключения

Светодиодная подсветка

Часто встречается подсветка из светодиода, который представляет собой полупроводниковый прибор излучающий свет при протекании через него электрического тока.

Цвет светоизлучающего диода зависит от материала, из которого он изготовлен и в некоторой степени от приложенного напряжения. Светодиоды представляют собой соединение двух полупроводников различных типов проводимости p и n. Называют это соединение – электронно-дырочный переход, именно на нем возникает излучение света при прохождении через него прямого тока.

Возникновение светового излучения объясняется рекомбинацией носителей зарядов в полупроводниках, на приведенном ниже рисунке изображена примерная картина происходящего в светодиоде.

Рекомбинация носителей зарядов и возникновение светового излучения

На рисунке кружком со знаком «–» обозначены отрицательные заряды, они находятся в зеленой области, так условно обозначена область n. Кружок со знаком «+» символизирует положительные носители тока, находятся они в коричневой зоне p, граница между этими областями и есть p-n переход.

Когда под действием электрического поля положительный заряд преодолевает p-n переход, то прямо на границе он соединяется с отрицательным. А так как при соединении происходит и возрастание энергии от столкновения этих зарядов, то часть энергии идет на нагревание материала, а часть излучается в виде светового кванта.

Конструктивно светодиод представляет собой металлическое, чаще всего медное основание, на котором закреплены два кристалла полупроводников разной проводимости, один из них является анодом, другой – катодом. К основанию приклеен алюминиевый рефлектор с закрепленной на нем линзой.

Как можно понять из рисунка ниже, немало в конструкции уделено внимания отводу тепла, это неслучайно, так как полупроводники хорошо работают в узком тепловом коридоре, выход за его границы нарушает работу прибора вплоть до выхода из строя.

Схема устройства светодиода

У полупроводников с ростом температуры, в отличие от металлов, сопротивление не увеличивается, а напротив, уменьшается. Это может вызвать неконтролируемое увеличение силы тока и соответственно нагрева, при достижении определенного порога происходит пробой.

Светодиоды очень чувствительны к превышению порогового напряжения, даже кратковременный импульс выводит его из строя. Поэтому токоограничивающие резисторы должны быть подобраны очень точно. Кроме того, светодиод рассчитан на прохождение тока только в прямом направлении, т.е. от анода к катоду, если прикладывается напряжение обратной полярности, то это также может вывести его из строя.

И все же, несмотря на эти ограничения, светодиоды широко применяются для подсветки в выключателях. Рассмотрим схемы включения и защиты светодиодов в выключателях.

Конструкция электровыключателя

Схема подключения двойного выключателя на две лампочки Если планируется включать два различных источника света — то в такой системе применяются трехжильные кабели для квартиры это ВВГнг-LS 3х1,5. Без выключателей осветительные приборы, подключенные, к электричеству работаю круглосуточно, что неразумно и экономически невыгодно. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.
Схема подключения двойного выключателя легкая, главное — разобраться с основными принципами монтажа. Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах.
Корпус состоит из рамки и клавиш.
Пассатижи для обжатия гибкого провода.
Участки будут греться и разрушаться. Самостоятельно лезть в систему безопасности на площадке не советуется.
Жила вставляется в клемму с маркировкой L.
Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.
Последовательное и параллельное подключение ламп

Почему выбирают двухлавишные включатели

Существует два популярных схемных решения, которые давно и успешно используют при оборудовании системой электрооснащения частных домов и квартир.

Вариант №1. Установка ДВ (двухклавишного выключателя) в зоне санузла, если туалет и ванная комната разделены стеной. Таким образом, одна клавиша управляет лампочкой в туалете, вторая – в ванной.

Сегодня этот вариант остается актуальным и активно используется в типовом жилье, где схема электропроводки принципиально не изменилась.

Однако для расширения возможностей управления вместо двухклавишной модели иногда устанавливают трехклавишный выключатель, если в ванной комнате предполагается управление не одной, а двумя лампами или группами ламп.

Монтаж ДВ вместо двух раздельных устройств предпочтителен с точки зрения экономии материалов для установки. К тому же одним выключателем пользоваться удобнее: оперируя клавишами, можно одним движением руки включить и выключить свет в разных помещениях

Вариант №2. Второе распространенное применение выключателя с двумя клавишами – это управление люстрой. Конструкция осветительного прибора дает возможность подключения лампочек к двум различным клавишам, благодаря чему происходит регулировка уровня света.

Если одна клавиша управляет 2 лампочками, а вторая – 4, то можно использовать три режима освещения: приглушенный (2), светлый (4) и интенсивный (6).

Если требуется яркое освещение для чтения, игр или семейного обеда, то включают все лампочки; чтобы создать спокойную атмосферу для вечернего отдыха, достаточно приглушенного света от одной лампы

Большое количество современных люстр, особенно на светодиодах, управляются с пульта д/у. Особенно продвинутыми в этом направлении считаются разноцветные многорежимные китайские модели. Но вариант с выключателем все же надежнее – пульт может выйти из строя, а электромеханика редко подводит.

С ДВ можно управлять не только одним, но и двумя осветительными приборами (или группами), установленными в одной комнате. Например, если к разным клавишам подключить люстру и пару бра.

Итак, функции двухклавишника весьма полезны:

• управление несколькими источниками света;
• сегментное управление одним, но многорожковым прибором (люстрой);
• возможность регулировки степени освещенности в комнате;
• экономия монтажных элементов.

Если вы оценили возможности двухклавишной модели и хотите заменить ею старый одноклавишник, то придется изменить схему подключения и, скорее всего, начать нужно с проводки.

Двухклавишный выключатель

Принцип работ такой же, как и в случае с одноклавишной моделью. Когда его можно подключить:

• на осветительных приборах с несколькими рожками, чтобы управлять режимами освещенности;
• установка рядом с раздельными входами в ванную и туалет;
• когда требуется сэкономить место на стене.

На монтажную коробку поступают нулевой и фазный провода. Если они не имеют соответствующей цветовой маркировки, можно определить их назначение, воспользовавшись индикаторной отверткой. Для завершения этой процедуры достаточно дотронуться инструментом до каждой из жил. Прикосновение к нулю не вызовет реакции со стороны индикатора на отвертке. Возникновение свечения указывает на контакт с фазой. Пометьте фазу, аккуратно наклеив сверху отрывок изоляционной ленты.

Раздельное освещение

Переключатель устанавливается в место, где разрывается фаза. В каждом устройстве на две клавиши есть три контакта: 1 входной, и еще два отводятся на выход. Фазу нужно подключить к коммутатору, оттуда она выводится на лампочки, проходя через нужную клавишу.

Так как каждый светильник подключен к конкретной клавише, освещение называется «раздельным». Проводник с «нулем» при этом будет общим. Из монтажной коробки он уходит на каждую лампочку в отдельности.

Подсоединение люстры с несколькими рожками

Для организации этого типа подсоединения, понадобится проводник с 3 жилами. Одну из них нужно сделать достаточно короткой, чтобы она входила в монтажную коробку. Две другие нужно подключить к коммутатору. Эти 3 жилы провода, находящиеся в подрозетнике, следует зачистить при помощи ножа. Ножом соскоблите изоляцию с каждой стороны жилы на 1 сантиметр. Дальше:

1. Соедините одну из жил со входным контактом на коммутаторе. Другим концом ее надо подключить к фазе, исходящей из сети питания.
2. Остальные две жилы подключите к выходным контактам на переключателе. Другие их концы должны идти к фазам на светильниках.
3. После этого, рабочий каркас коммутатора можно установить в подрозетник. Закрутите винты и поставьте защитную часть: рамку и кнопки.
4. Снова загляните в монтажную коробку. Подключите нуль, идущий от лампочек, к нулю на сети питания.
5. В патронах на осветительных устройствах можно найти 2 контакта. На боковой уходит нуль. Центральный нужен, чтобы подсоединить патроны на люстре к фазе.
6. Удостоверьтесь в надежности контактов и правильности собранной схемы. Для этого пустите напряжение через квартиру, активировав автомат. Коммутаторы перед этим должны быть установлены в положение «отключено».
7. Переведите выключатели во включенное состояние. Проверьте, реагируют ли лампочки на управляющую клавишу.
8. Отключите питание на автомате.
9. Возьмите изоляционную ленту. Оберните в изоляцию скрутки проводов, находящиеся в монтажной коробке. Для большей надежности, сверху можно водрузить специальные тонкие трубки из ПВХ.

Существуют еще варианты аналогичных приборов на три клавиши. Обычно они подключаются в торговых центрах. Схема подключения при этом выглядит немного сложнее, но процесс осуществляется по тем же принципам.

Схема подключения к выключателю с розеткой

Можно подключить коммутатор к уже установленной розетке. Для этого понадобится 3 жилы – нуль и 2 фазы.

Если источник освещения находится рядом с розеткой, то «ноль» можно вывести прямо от нее:

1. Определите назначение кабелей.
2. Обесточьте сеть.
3. Возьмите жилу. Одним концом соедините ее с фазой на розетке. Другим закрепите на входе коммутатора.
4. Другой провод подключите следующим образом. Один конец подведите к нулю. Другой – к выходу на приборе освещения.
5. Уложите провода, изолируйте их и подавайте напряжение.

Если осветительный прибор располагается достаточно далеко, то целесообразнее провести «ноль» от распределительной коробки. Это позволит лучше распорядиться длиной провода и будет в итоге лучше выглядеть. При этом от розетки будет взята только фаза:

1. Отключите напряжение.
2. Вскройте розетку и убедитесь в отсутствии тока в системе.
3. На выход фазы розетки прикрепите провод. Пусть он будет соединен со входом на переключателе. При этом провод с выхода заведите непосредственно на лампочку.
4. Найдите «нуль» в монтажной коробке. На его месте можно обнаружить целую шину.
5. Одним концом провод соедините с ней, а другим с боковыми контактами приборов освещения.
6. Если на лампах есть «земля», аналогичным образом соедините ее с соответствующими контактами в распределительной коробке.
7. По окончании процесса, проверьте качество и успешность своей работы.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

Источник

Устройство

Для того чтобы понять, что представляет собой этот элемент электросети, рассмотрим его строение. После этого мы рассмотрим, как подключить двухклавишный выключатель.

Этот элемент состоит из:

• корпуса;
• входных и выходных клеммников;
• двух клавиш.

Элементы двойного выключателя

Стоит сказать, что некоторые виды отсоединителей тока вместо клемм могут иметь винтовые зажимы. Вся схема заключается в том, что на первый зажим или клемму подается ток.

Далее к нему параллельно подключаются два провода и контакты, которые размыкают и смыкают клавиши. Понятное дело, что на каждой контакт есть своя клавиша. Далее эти контакты соединяются с выходными винтовыми зажимам или клеммами. Собственно к зажимам или клеммам надо будет подключить кабели, которые соединяют двухклавишный выключатель и светильник.

Аналогичное строение имеет одноклавишный отсоединитель. По сути дела двухклавишный выключатель представляет собой два одноклавишных включателя, которые находятся в одном корпусе.

Примечательным фактом является то, что некоторые модели двухклавишного включателя состоят из двух отдельных одноклавишных соединителей. Их называют модульными.

Весь принцип работы двухклавишного включателя, который можно легко подключить, заключается в размыкании и смыкании проводов, которые подходят к отдельным лампам в светильнике или отдельным светильникам.

Зажимные и безвинтовые клеммы на выключателях

Стоит рассмотреть элементы, благодаря которым происходит подключение кабеля. Клеммники представляют собой специальные механизмы, которые имеют самозажимные клеммы. Они очень удобны, так как достаточно зачистить провод и вставить конец в клемму.

Что касается винтовых зажимов, то они представляют собой специальную колодку, в которую также вставляется зачищенный кабель. Однако его фиксация происходит путем закручивания болта.

Полезный совет: лучше выбирать тот двухклавишный выключатель, который оснащен клеммными колодками. Недостатком винтовых зажимов является то, что такое соединение со временем ослабляется. В результате возникает необходимость в постоянной проверке контакта и постоянном докручивании винта.

Также в состав двухклавишного выключателя может входить подсветка и индикатор. Подсветка позволяет легко найти этот элемент осветительной системы в темноте. Свечение индикаторной лампочки свидетельствует о том, что сеть является замкнутой и светильник должен светиться.

Вариант соединения с преобразователем

Вместо подключения двух лампочек к сети на 220 В, можно провести соединение осветительных приборов с сетью при помощи преобразователей частот на 12 В. Подобные устройства проводят электрический ток к нескольким светильникам с небольшой паузой на 1-2 секунды. При этом приборы освещения получают электричество плавно, без резкого увеличения нагрузки.

Когда можно подключить преобразователь:

• для подачи тока на лампы накаливания;
• для обеспечения электричеством галогенных лампочек.

Переключатель устанавливается в цепь до преобразователя. В противном случае, контакты могут перегореть. Это должно происходить постольку, поскольку сила тока больше при низком напряжении. Кроме того, преобразователь обеспечивает небольшую задержку поступающего напряжения. Если прерыватель добавлять после выключателя, то не будет обеспечен постепенный, плавный запуск лампочек. Таким образом, теряется весь смысл включения преобразователя в схему.

Если монтируется двухклавишный переключатель, то понадобится подключить 2 преобразователя. Питание к нему должно будет поступать через вторую линию. «Нуль» останется общим.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.

Монтаж выключателя с одной клавишей: разбор схемы и последовательности

Казалось бы, соединить проводки в выключателе с имеющейся проводкой − дело нехитрое, тем не менее, для этой работы необходим теоретический навык и практика, а чтобы его получить, советуем внимательно изучить этот раздел.

Изначально изучите правила работы с электричеством:

1. Ваши руки должны быть обязательно защищены, для этого используйте специальные прорезиненные перчатки или монтажные рукавицы для электриков.
2. Вспомните, как нужно вести себя с оголёнными проводами: ни в коем случае не касайтесь их голыми руками.
3. Убедитесь, что вся проводка обесточена. Для достоверности проверьте наличие напряжения на предполагаемом участке индикаторной отвёрткой и мультиметром.
4. Не путайте цвет изоляции во время коммутации проводников. Синий − к синему, зелёный − к зелёному и т.д.
5. Обязательно ознакомьтесь со схемой монтажа относительно конкретного типа выключателя.

Важно соблюдать эти рекомендации постоянно, когда имеете контакт с электрическими работами. Пользоваться подручными средствами для работы запрещено, необходимо иметь: пассатижи, щипцы для среза изоляции, изоленту или термоусадочные трубки, колпачки для скрытия коммутации, отвёртку с индикатором

Схема подключения выключателя с одной клавишей накладного типа

Схема подключения однокнопочного регулятора достаточно простая, так как занимает минимум времени, где отсутствует риск совершить ошибку. Рассмотрим её подробнее.

От электрического щитка к распределительной коробке приходят две жилы (L − фаза и N − ноль). От выключателя фазный провод приходит в распределительный короб и соединяется с жилой L от щитка. Фаза от выключателя также в распределителе коммутируется с фазой лампочки, а нейтральный проводник от светильника скручивается с нулём от электрощита.

ОБРАТИТЕ ВНИМАНИЕ!

Фаза выключателя обязательно соединяется на разрыв. В противном случае не ждите правильной работы прибора.

Где расположить выключатель: делаем выбор по правилам

В случае если вы ещё мало знакомы с работой электрической сети, разумеется, не будете знать, почему важно соблюдать рекомендации по месту размещения электроприбора. Принцип расположения зависит от комнаты, в которой требуется выполнить монтаж. Кроме того, есть конкретные нормы, касающиеся именно выключателей:

Кроме того, есть конкретные нормы, касающиеся именно выключателей:

1. Устройства регулировки освещения лучше устанавливать возле дверных проёмов, не менее 750 мм от пола и 150 мм от края стенки. Это делается не только для удобства пользования, но и потому, что такое требование записано в технических нормативах.
2. Располагайте одноклавишный выключатель так, чтобы он находился со стороны ручки при закрытой двери. Кроме того, старайтесь не перекрывать к прибору пространство предметами мебели.
3. Точки управления светом в ванных, кладовках, уборных комнатах стоит размещать снаружи на высоте не менее 800 мм.
4. Выключатели в жилых комнатах лучше устанавливать внутри помещения для удобства регулировки источников на аналогичной высоте.
5. Если необходимо установить кнопочные выключатели для подсветки в гостиной, аквариумов или другого типа декоров, принимается правило размещения в удобном месте.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ!

Штробы для проводки от выключателя к распределителю необходимо делать глубиной не менее 1,5 см, чтобы их можно было скрыть под штукатуркой без видимых дефектов.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

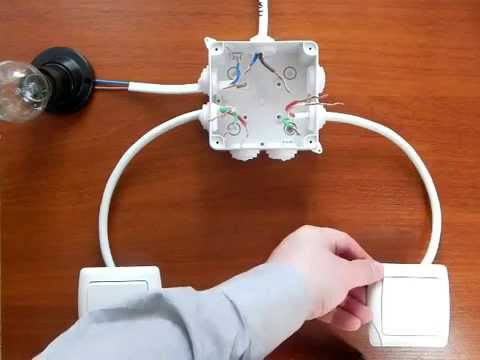

Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Схема подключения проходного выключателя

Watch this video on YouTube

Комментарии:

Константин

Чушь собачья:(((!

Ирина

кто это писал??? люди не позорьтесь, Полезный совет: включатели, которые входят в осветительную систему этих комнат, всегда монтируются за пределами ванной и туалета. Этот принцип является обязательным для исполнения, и он прописан в ПУЭ.

ПОЛЕЗНЫЙ СОВЕТ???ПРОПИСАН В ПУЭ??? Когда правильные кабели размещаются??? ПРАВИЛЬНЫЕ КАБЕЛИ? а бывают неправильные? РОБОТОЙ? это автору надо прописать лекарство для вправления мозгов. Каждое предложение чушь, как заметил Константин.

Оставить комментарий Отменить ответ

Как подключить проходные выключатели в вашем доме, советы.

Уличная влагозащищенная розетка – важный атрибут вашего участка

Розетка с таймером – элемент умного дома

Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция

Последовательное соединение — потребитель

Последовательное соединение потребителей не всегда удобно, поскольку при отключении одного из них ток прекращается во всей цепи и одновременно отключаются все потребители.

Последовательное соединение потребителей.

Последовательным соединением потребителей называется такое соединение, при котором через все потребители проходит один и тот же ток.

При последовательном соединении потребителей они включаются в цепь поочередно друг за другом без разветвлений проводов между ними. Форма линий, обозначающих при этом соединительные провода, не играет роли, и потому схема цепи при одном и том же типе соединения может выглядеть по-разному.

Последовательное ( а и параллельное ( б соединение потребителей.

При последовательном соединении потребителей их общее сопротивление равно сумме сопротивлений отдельных потребителей; величина тока в любой точке цепи одинакова, а напряжение между различными точками замкнутой цепи различное.

При последовательном соединении потребителей ( сопротивлений) величина тока в любой точке цепи одинакова, и напряжение на зажимах каждого потребителя зависит от величины сопротивления и тока в нем.

Тем не менее последовательное соединение потребителей приходится применять в том случае, когда напряжение источника тока превышает нормальное напряжение, на которое рассчитан потребитель.

Векторная диаграмма ( и и графики мгновенных значений и, /, р ( б цепи, а прг резонансе напряжений.

Резонанс в цепи при последовательном соединении потребителей носит название резонанса напряжений.

Совершенно иначе обстоит дело при последовательном соединении потребителей, при котором изменение сопротивления одного из них тотчас же влечет за собой изменение напряжения на других связанных с ним потребителях. При выключении или обрыве электрической цепи в одном из потребителей и в остальных последовательно включенных потребителях прекращается ток. Отсюда видно, что параллельное соединение имеет существенные преимущества перед последовательным, вследствие чего оно получило наиболее широкое распространение. В частности, электрические лампы и двигатели, предназначенные для работы при определенном ( номинальном) напряжении всегда включаются параллельно.

Следовательно, второе свойство цепи с последовательным соединением потребителей состоит в том, что напряжения на последовательно соединенных потребителях распределяются прямо пропорционально величинам их сопротивлений.

Принципиальная схема работы аппарата СТ-2М по телеграфному каналу Р-401 М.

Итак, четвертое свойство цепи с последовательным соединением потребителей состоит в том, что ее общее сопротивление равно сумме сопротивлений потребителей.

Как распределяются токи, напряжения и мощности при последовательном соединении потребителей.

Типы бытовых электрических выключателей

Бытовой электрический выключатель света – это приспособление для замыкания-размыкания цепи с целью подключения или отключения определенных потребителей энергии. Чаще всего в роли последних выступают осветительные приборы: люстры, светильники, бра и др. Выключатель 1 клавишный может применяться как для подключения одноламповых, так и многоламповых приборов.

В быту используются два типа размыкателей цепи:

• накладные;
• встраиваемые.

Первый тип применяется, преимущественно, для монтажа на деревянных или кирпичных стенах помещений с наружной (открытой) проводкой. Такие устройства крепятся к поверхности при помощи специальной площадки (подрозетника) и двух ввинчивающихся шурупов. Встраиваемые выключатели света устанавливаются внутрь монтажной коробки, установленной в стенное отверстие. Они предназначены исключительно для скрытой проводки, которая предусматривает предварительное штробление стен, прокладку проводов и сокрытие ее при помощи последующего шпаклевания.

По принципу действия оба типа ничем не отличаются. Он заключается в том, что при нажатии на клавишу электрическая цепь или замыкается, включая приборы, или же размыкается, отключая их.

Необходимые инструменты и материалы

Залогом успешной оптимизации системы освещения является не только чёткое понимание работы электрооборудования, но и наличие необходимого инструментария. Как правило, для установки общего выключателя для двух лампочек требуется наличие:

• отвёрток (крестовой и с прямым шпицем);
• монтажного ножа;
• строительного уровня;
• пассатижей;
• бокорезов;
• молотка и зубила, циркулярки, штробореза или другого инструмента для создания отверстий в стене.

Из материалов понадобится:

• выключатель;
• монтажная коробка;
• электропровода с сечением не менее 1,5 мм²;
• винтовые затяжки или клеммники;
• изолента.

Сфера использования

Благодаря такому количеству преимуществ и своему строению двухклавишный выключатель используется в любых комнатах, в которых монтируется люстра на несколько лампочек, в различных офисных и производственных помещениях, а также на улице. При этом его могут использовать для регулирования работы светильников в различных помещениях. Например, в ванной и туалете, коридоре и кладовке.

Полезный совет: включатели, которые входят в осветительную систему этих комнат, всегда монтируются за пределами ванной и туалета. Этот принцип является обязательным для исполнения, и он прописан в ПУЭ.

Как видите, сфера использования двухклавишного выключателя является очень широкой, и он имеет очень много преимуществ. В дальнейшем мы рассмотрим, как подключить двухклавишный выключатель.
