Особенности уголков для крепления бруса

Первый ряд бруса на фундамент — Справочник домашнего мастера

Укладка самого первого венца дома из бруса должна быть выполнена очень основательно и с математическим подходом, чтобы стены дома встали ровно под 90 градусов.

И если вы хотите построить дом из бруса который будет служить вам долгие годы, отнеситесь к этому этапу строительства самым серьёзнейшим образом.

Ещё до  укладки 1-ого венца прокладываем два слоя гидроизоляции, подкладочную доску, а затем дополнительный слой гидроизоляции.

Но перед тем как преступить к монтажу гидроизоляции на фундамент требуется проверить, его горизонтальность.

Простой уровень может давать большую погрешность и для этого лучше применить его гидравлический вариант, который можно купить или использовать для этого прозрачный шланг.

Перепад по уровню не должен превышать 1 см на всем фундаменте. Плоскость можно выровнять раствором, применением подкладочной доски разной толщины или разного количества слоев гидроизоляции. Если перепад по уровню значительный и нет времени на выравнивание раствором, можно использовать бруски разной толщины под подкладочную доску или электрическим рубанком подогнать толщину подкладочной доски.

Следующим этапом процесса укладки первого венца из бруса выступает сам подбор и обработка правильного материала. Ни в коем случае нельзя просто взять первый попавшийся брус и начать его монтаж.

Не качественно обработанный брус, или брус смонтированный без учёта требований выбора, приведёт к более раннему началу работы по замене нижнего венца.

Выбор самого лучшего бруса для первого венца — залог долгой «жизни» дома

Брус для первого венца начинаем готовить заранее. Как только доставите пиломатериалы на участок, нужно выбрать самые лучшие брусья, без большого количества сучков, без синевы, прямые без изъянов. По срезу годовых колец нужно выбрать брус, у которого плотность колец как можно больше, а сам брус является средней частью дерева. На торце вы должны увидеть окружности, расходящиеся от центра.

Торцы не требуют обработки, они должны остаться чистыми. Через торцы будет выводиться избыточная влага.

От степени обработки структуры древесины напрямую будет зависеть срок службы самого нижнего венца и время, которое оно простоит до замены. Поэтому не торопитесь и основательно подготовьте весь материал для нижнего венца. И хотя до устройства потолка в деревянном доме из бруса ещё довольно далеко, но первый шаг уже сделан!

Первый венец не нужно крепить к фундаменту. Дело в то, что дом из бруса сама по себе тяжелая конструкция и будет прекрасно стоять без крепления анкерами.

Угловые стыки делаются без замков, стыкуя брус торцами. Делается это для того, чтобы была возможность заменить любой брус, без необходимости разборки в углах.

Брус в углах и при примыкании перегородок сплачивается металлическими креплениями: крепёжными перфорированными пластинками или скобами.

Если длинна противоположных сторон равна между собой, а расстояние по диагонали  дома между противоположными углами  совпадают, можно сделать вывод о том, что углы дома стоят верно.

Для проверки углов можно применить заводской лист фанеры или ОСП, если приложить его изнутри бруса к внутреннему углу и по нему выставить брус.

Виды коньков

Конек может быть выполнен в разных вариантах. В некоторых случаях он представляет собой уложенный на вертикальные стойки брус, служащий опорой для стропильных ног. Сами вертикальные стойки опираются на балки перекрытия потолка или на затяжки.

Вторым вариантом конька является соединение посредством продольных связей выставленных треугольников системы стропил. В этом случае с обеих сторон на стропила пришивают доски под определенным углом один к другому, в результате формируется конек.

Кровельный конек выполняется на основе материалов, использованных в качестве кровельного покрытии: металлопрофиля, шифера, керамической или битумной черепицы и т.д. На сегодняшний день в магазинах можно приобрести следующие виды конька:

• коньковую планку;
• полукруглый конек;
• врезной;
• пересеченные коньки.

Другое название коньковой планки – коньковый профиль. Его функцией является соединение участков стыковки двух противоположных скатов на коньке. Конек выполняет и декоративную функция. В продаже можно найти коньковые элементы, по расцветке идентичные кровельному покрытию, что позволяет ему органично вписаться в общий дизайн кровли. Во время монтажа под коньковую планку непременно подкладывают особый уплотнитель.

Полукруглый конек выполняет те же функции ,что и коньковая планка, при этом выглядит более эстетично. Как правило, компании-производители выпускают коньки, отличающиеся по расцветке и фактуре. Кровельные элементы лучше приобретать у одного производителя: в этом случае можно добиться качественного устройства конька и его высокой функциональности.

Врезные коньки используются для устройства вальмовых кровель. Исходя из самого названия, можно понять, что эта деталь врезается в кровельный скат. При этом его горизонтальный уровень во всех случаях бывает ниже основного (у верхнего конька).

Пересеченные коньки также применяются при создании кровель вальмового типа. Данная разновидность имеет пересечения и всегда располагается горизонтально. По этой причине их нередко путают с кровельными вальмами.

Преимущества конструкции

Пример устройства утеплённого междуэтажного перекрытия деревянного дома

Почему устройство чернового пола с балками так популярно? Несмотря на то, что сам процесс крепления деревянных обрешеток для основания весьма непрост, он все-таки пользуется спросом. Почему? Основание из балок обеспечивает полу следующие технические преимущества:

• Улучшает показатели тепло- и звукоизоляции;
• Предоставляет более равномерное распределение нагрузки на перекрытие, что обеспечивает длительный период службы чернового пола;
• Брус не содержит в себе синтетических веществ и потому может использоваться для обустройства пола в жилых помещениях;
• При обустройстве не первого этажа многоэтажки для отделки напольного основания целесообразнее использовать деревянные элеметы, которые не создают большой статической нагрузки на междуэтажные перекрытия;
• Между обвязкой и балками можно образовать воздушный зазор, который создаст оптимальные условия для вентиляции подполья;
• С помощью деревянного бруса можно не только обустроить теплый пол, но и выровнять его при необходимости.

Способы соединения бревен при рубке сруба.

У соединение с остатком есть три вида рубки:

• В обло «в чашу»
• В охлоп
• В охряп.

Угловые соединения бревен «в обло» делается так:

• В полдерева
• Заоваленый гребень
• В курдюк.

В полдерева – соединить легко. Для достижения устойчивости закрепления в венце делают продольный паз. В паз предварительно заполняем утеплителем.

Заоваленный гребень – крепление с остатком, тут на донышке чаши делают маленький гребень овальной формы, важно чтобы он точно повторял форму укладочного паза. В этом варианте продольный паз вырубается не с верху а с низу бревна

В курьдюк – более сложен в техническом исполнение. На дне чаши вырубается небольшой выступ (курьдюк), который располагают вдоль венца и поперек чаши. В свою же очередь на нижней части выпиливается выемка, которая по форме совпадает с выступом (смотрим рисунок:)

Соединений в охряп является боле сложным в техническом исполнении чем все предыдущие: тут с верхней и нижней стороны бревна делаются выемки. Словами сложно объяснить лучше смотрите рисунок ниже.

Предлагаем ознакомиться: Шлифовка сруба болгаркой – тонкости и нюансы работы

Шиповое скрепление

Для перекрытия довольно часто используют соединение с шипами и углублениями. Начинать данный процесс надо с обвода контура деталей с помощью разметочных линий

При этом от торца важно сделать отступ, который будет равен ширине скрепления. Линиями также следует пометить на обратных сторонах досок и торце сам шип

Необходимо проявить аккуратность и точность, чтобы на деталях разметка совпала во всех местах.

Для подрезки шипообразного выступа используется ножовка. Ею осуществляется пропил с боков, а затем древесина убирается стамеской. Стоит сделать шип на пару миллиметров больше, чтобы затем более точно обработать его долотом. Для изготовления паза делают продольный разрез, который затем дорабатывают стамеской

Здесь также важно оставить несколько миллиметров припуска под обработку

Встречается Т-образное скрепление, когда на одной из досок делается основной шип, а на другой – проушина. Данный метод хорош тем, что при соединении крепежный элемент прочно войдет на свое место и надежно соединит детали.

Широкие доски отлично сращиваются путем ящичного метода, когда делается не один, а сразу несколько шипов и углублений. Проще всего скрепить соединение с выступами, просверлив насквозь и вставив в получившееся отверстие шкант из дерева.

Шаг 2: Нижняя обвязка и пол

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

1. Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
2. Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
3. Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
4. Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
5. Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
6. Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

Укладка лежня.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

• по грунту;
• по лагам;
• по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

• опирают на лежень и укрепляют с внешней стороны фасадной доской;
• устанавливают в вырезанные в нижней обвязки пазы;
• монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

1. Раскраивают и нарезают балки нужной длины.
2. Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
3. К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
4. На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

• 2,5-3,5 м — 1 элемент;
• 3,5-5,4 — 2 доски;
• 5,4-7,2 — 3 распорки;
• больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности

Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций

Для утепления деревянных полов используются материалы:

• гранулированные — керамзит, шлак, вермикулит;
• рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
• плиты из минеральной ваты, пенополистирола, ДСП;
• жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

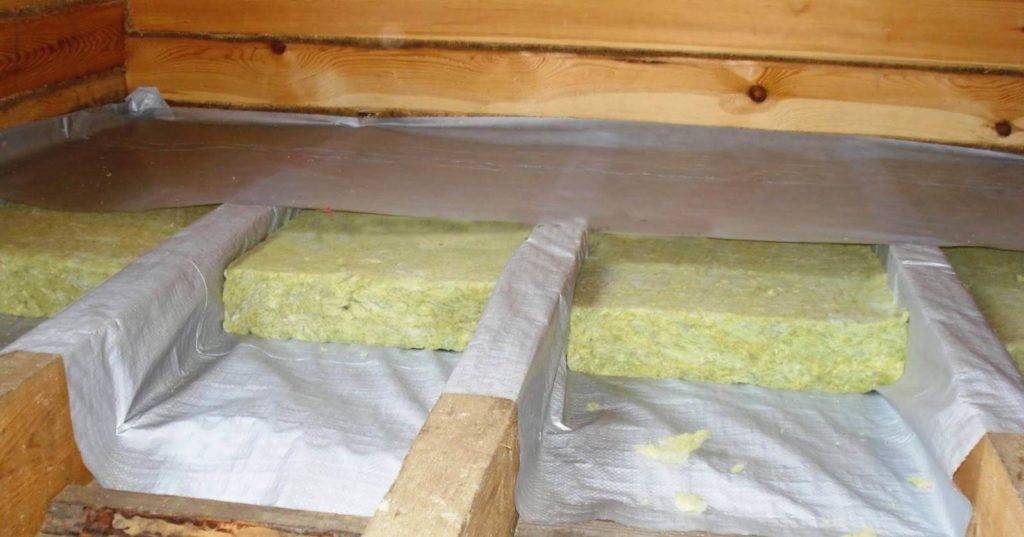

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Соединение в косой замок

Соединение в прямой и косой замок

Данный метод сращивания специалисты называют самым сложным. Такое соединение крайне сложно осуществить человеку без должной квалификации или опыта. Однако надежность получившейся конструкции действительно стоит потраченных усилий. Компании, которые занимаются строительством зданий из бруса, прекрасно знают о том, как соединить два бруса в длину именно таким методом, но зачастую умалчивают об этом, чтобы сэкономить время и поддерживать высокий уровень производительности.

Итак, первым делом с торцов деревянной детали необходимо выпилить косые элементы. При этом должен быть соблюден определенный угол, повторены необходимые изгибы, а габариты должны полностью соответствовать. В итоге должен получиться некоторого рода шип и паз, которые в конечном итоге и образуют косой замок. После этого два бруса необходимо соединить, приложив обработанные места друг другу. Для достижения максимальной надежности и прочности соединения используют специальные деревянные нагели.

От чего зависит выбор соединения.

В зависимости от требований к конструкции применяется определенное соединение бруса по длине. Для строительства несущих стен зданий, особенно выполняемых из профилированного материала, подходят прочные соединения, такие как косой замок и на шпонках. Они выдерживают разнонаправленные нагрузки почти так же хорошо, как цельная древесина. Качество имеет при этом решающее значение.

Прочие способы удлинения не нуждаются в точных замерах и расчетах. Их применяют при возведении межкомнатных стен или временных, вспомогательных строений. Но для них все же необходимы дополнительные крепежные элементы – уголки, нагели, муфты.

Монтаж внутри помещения

Главное отличие внутренней отделки от внешней – отсутствие утеплителя, поэтому можно использовать для обрешетки более тонкий брус или оцинкованный профиль. Причем обрешетка нужна, если стены кривые. Если поверхность ровная, можно выполнять крепление имитации бруса прямо к стене, без обрешетки, благодаря этому удастся сэкономить площадь помещения.

Особенности сборки каркасов под фальшбрус

Монтаж фальшбруса при внешней отделке выполняется на навесной пристенный каркас.

1. Если панели тонкие, то можно собрать обрешетку из металлического профиля, как для крепления гипсокартона. Кронштейны крепят соблюдая расстояние между крепежными элементами 50-75 см.
2. Если доски толстые, нужно приобретать специальный фасадный профиль с ребрами жесткости и толщиной металла до 1 мм. Учитывают и то, что прямые подвесы не рассчитаны на значительную нагрузку.
3. При монтаже каркаса внутри помещения можно делать обрешетку из досок, так как утеплитель здесь не используют.
4. Направление крепления элементов обрешетки выбирают так, чтобы последняя обрешетка располагалась перпендикулярно направлению крепления фальшбруса.
5. Если фальшбрус тонкий, то можно увеличить расстояние межу деталями обрешетки. Однако учитывают размер утеплителя. Например, стандартный размер плитных материалов – 50-60 см на 100-120 см.

Особенности крепления планок имитации бруса

Различают три основных способа крепления имитации бруса:

1. «в шип» – саморез вкручивают в шип, соблюдая наклон 45 градусов, и углубляют (можно использовать гвозди). Благодаря углублению метиза паз следующей доски свободно надевается на шип.
2. «в пласть» – самый простой способ монтажа. Саморез вкручивается прямо в лицевую часть панели. Чтобы шляпка самореза не была видна, предварительно выполняют отверстие такого же диаметра, что и шляпка, до середины толщины панели. Отверстие затем замазывают смесью лака и опилок. Впоследствии, когда состав высохнет, эти участки шкурят наждачной бумагой. В качестве альтернативы используют шпаклевку или деревянные нагели.
3. Кляймеры. Легкий способ монтажа. Недостаток его в том, что дополнительно нужно приобретать специальные элементы. Кроме того, его используют для панелей небольшой толщины, поэтому он больше подходит для внутренней отделки.

Шаг между креплениями должен быть 40-50 см.

Стыковку бруса в углах рекомендуется выполнять:

• под углом 45 градусов;
• с помощью декоративного бруска для внутренних углов (продается отдельно);
• при помощи г-образного профиля из сосны или другой древесины на внешних углах.

От первой панели зависит, как ровно будет выполнена отделка. Поэтому первую панель обязательно выставляют по уровню.

Фальшбрус можно закрепить горизонтально или вертикально. Но в горизонтальном креплении обшивка из имитации бруса выглядит как сруб, собранный из натурального строганного материала

Если выбирается именно этот вариант, важно, куда будут смотреть замки. При расположении доски пазом верх, внутрь будет затекать вода, поэтому панели монтируют строго пазом вниз и шипом вверх. Если обшивка производится внутри помещения, это правило соблюдать необязательно

Если обшивка производится внутри помещения, это правило соблюдать необязательно.

В некоторых случаях профессионалы выполняют монтаж имитации от крыши или потолка, а не от пола, чтобы избежать подрезок материала на видном месте (иногда приходится делать клиновидные прирезки, что существенно портит вид отделки).

Что учесть при стыковке профилированного бруса.

В местах сращивания могут появиться щели, в которых скапливается влага, задувает ветер. Чтобы исключить сквозняки, промерзание и гниение стен, поверхности соединения выравниваются и шлифуются до идеальной гладкости. Места соприкосновения прокладываются теплоизоляционным материалом: паклей или джутом. Все элементы полностью обрабатываются специальными составами.

Влажность древесины должна быть не более 5%. В этом случае детали можно дополнительно проклеивать. Но и пересушивать дерево нельзя. Иначе его может сильно «повести»

При любом методе стыковки следует помнить, что дерево даёт достаточно большую усадку: примерно 10 см в год. Поэтому готовому каркасу дают выстояться, прежде чем вставлять окна и двери, заканчивать монтаж фасадов.

Для расположения мест стыковки важно распределение нагрузки. В разных местах это могут быть сжатие, растяжение или прогиб

Обычно стыки стараются расположить в шахматном порядке.

Несмотря на кажущуюся легкость, строительство дома или бани лучше доверить профессиональным столярам, способных выбрать подходящие материалы и метод работы с ними.

Необходимый инструмент для изготовления соединений

Рисунок 1. Разновидности соединения бруса.

При самостоятельном изготовлении соединений можно воспользоваться обычным ручным механизированным инструментом, имеющимся у застройщика или специалистов, таким как:

1. Цепная пила с бензиновым или электрическим приводом. Можно использовать ручную циркулярную пилу с электрическим приводом, но максимально допустимая глубина пропила устройства должна быть больше чем полдерева.
2. Набор стамесок. В торговых предприятиях не всегда можно найти инструмент нужной длины и прочности, поэтому желательно изготовить его самостоятельно или заказать у кузнеца.
3. Молоток, киянка, топор.

В старину рубка углов выполнялась с помощью одного топора, но это отнимало много времени. Современный инструмент с различными видами привода значительно облегчит труд и сократит затраты времени на работу.

Соединение встык

Для новичков самым простым вариантом является соединение профилированного бруса методом встык. Торцы брусьев при этом ровно обрезают и фиксируют их на углах при помощи стальных скоб или пластин с шипами.

Однако, данный метод стыкования бруса нельзя назвать очень прочным и герметичным. Поэтому его лучше использовать для нежилых хозяйственных построек.

Соединение брусьев встык

Для усиления углов, собираемых способом встык, часто используют шпонки – вертикальные стержни из твердой древесины (дуб, береза, граб).

Предлагаем ознакомиться: Стандартные размеры пластиковых панелей

Стыковка бруса на прямой плоской шпонке (нагеле)

Оптимальным вариантом стыкования является способ «в теплый угол», также называемый соединением «в коренной шип». На торце бруса при этом вырезается внутренний выступ-шип, который защищает шов от продувания и повышает прочность угла.

Распространенным методом углового соединения является «ласточкин хвост». От коренного шипа он отличается трапециевидной формой, которая делает зону контакта брусьев более плотной и жесткой.

Главные достоинства домов из деревянного бруса

Преимущества строительства домов из клееного бруса

Клееный брус по долговечности превосходит все остальные деревянные конструкции. Дома из клееного бруса по сравнению с другими типами домов обладают превосходными характеристиками. Дома из цельного бревна с влажностью не менее 30 % при высыхании образует трещины, а влажность клееного бруса 8…12 % .Поэтому у деревянных коттеджей из клееного бруса отсутствует склонность к появлению трещин. Срок строительства деревянного дома из клееного бруса гораздо меньше, чем из цельного дерева. Все детали, включая балки и стропила, изготовлены в заводских условиях с высокой точностью. Благодаря высокоточному оборудованию, на котором обрабатывается древесина, клееный материал отличается высоким качеством поверхности. Из-за отсутствия внутренних напряжений, клееная древесина сохраняет свои параметры с течением времени, не изгибается, не скручивается, не дает усадки. Большое преимущество клееного бруса — отсутствие необходимости внутренней отделки коттеджа. Отсутствие затрат на отделку значительно снижает стоимость строительства дома из клееного бруса, в среднем на 50 и более процентов. Дом из клееного бруса практически не дает усадки. Клееный брус не подвергается никаким вирусам, грибкам и бактериям из-за оптимальной влажности. В доме из клееного бруса качество воздуха идеально подходит для людей, склонных к аллергии, легочным и сердечным заболеваниям. При гипертонии у людей наблюдаются положительные результаты по снижению артериального давления. Ускоряется рассасывание кровоизлияний, нормализуется обмен веществ, снижается количество появлений мигрени, неврозов. Для домов из клееного бруса не требуется глубокий и тяжелый фундамент, так как они легче кирпичных и каменных домов.

Особенности стыковки профилированного материала

Профилированный брус тоже можно стыковать по длине. Такую стыковку выполняют согласно ГОСТам 30974-2002 «Соединение угловых деревянных и бревенчатых малоэтажных сооружений. Размеры, конструкция и классификация.» Эти требования не считаются обязательными и применяют их в основном к Т-образным и угловым соединениями профилированного бруса. Именно при сертификации профилированный брус подвержен проверке на этот ГОСТ.

По этой документации строительство дома из профилированного бруса стыкуется в длину между собой по следующим показателям:

1. Внутренние стены и не несущие пристенки (профилированный брус длиной 80-220 мм).
2. Наружные несущие стены (профилированный брус длинной 100-260 мм).

При стыковке профилированного бруса по длине в конструкции материала нужно предусмотреть специальные фаски, по ним вода будет отводиться от стыка. Фаски имеют размер 20х20 или 15х15 мм.

О том, как профессионалы стыкуют профилированный брус, можно просмотреть небольшое видео. На данном видео мы наблюдаем соединение «ласточкин хвост» в углах и по длине бруса:

Брус в строительстве

Сруб возводят из профилированного или клееного бруса. Первый вид изготавливают из цельной древесины без разрушения структуры и использования клеев. Внешнюю сторону обрабатывают в виде ровной или выпуклой поверхности, с фаской или без нее. Внутренняя — обычно плоская, под отделку. Опорные грани имеют систему шип-паз, благодаря которой элементы прочно стыкуются. Профилированный материал удобен в работе, сечение имеет стандартные размеры. При строительстве деревянные балки не нужно подгонять.

Цельный профилированный брус

Клееный брус, в отличие от цельного профилированного, состоит из склеенных тонких ламелей. Для выполнения стыков в заводских условиях выбирают пазы и просверливают отверстия. На строительной площадке остается только собрать готовые звенья, как конструктор.

Клееный брус

Дома, сложенные из деревянных профилей, обладают преимуществами перед кирпичными или бетонными:

1. Быстро возводятся, не требуют «мокрых» работ по замешиванию раствора или бетона.
2. Легкие, не нуждаются в мощных заглубленных фундаментах, достаточно железобетонного ленточного основания мелкого заложения или «плавающей» плиты.
3. Теплые, коэффициент теплопроводности древесины 0,09 вт/м°с, что сравнимо с характеристиками базальтовой ваты.
4. Красиво сложенные деревянные здания гармонично выглядят на фоне зелени, природы, не требуют дополнительной отделки сайдингом, декоративными панелями, штукатуркой.
5. Благоприятный микроклимат в помещении обеспечивается высокой паропроницаемостью древесины, в таком доме поддерживается оптимальная влажность воздуха.
6. Качественный сруб прочен, устойчив и долговечен, срок службы не уступает сооружениям из камня.

Теплый угол — участок наиболее технологически сложных узлов. Из-за особенностей древесины усыхать, разбухать и коробиться стыки в местах пересечения элементов подвержены разнонаправленным напряжениям, образованию зазоров. Правильное выполнение сопряжения — залог того, что с течением времени не появятся сквозные щели, откуда будет задувать ветер и проникать сырость. Классификацию, типы конструкций и рекомендации по расчету размеров угловых соединений дает ГОСТ 30974-2002.

Это интересно: Когда на Руси появились бани: разъясняем по порядку

Установка стоек

В первую очередь выполняется установка угловых стоек. Если брусья соединялись нагелями, то стойки просто насаживаются на него. Предварительно необходимо в торце высверлить отверстие необходимого диаметра и глубины.

Схема установки угловой стойки на нагель

В противном случае стойки крепятся к брусьям с помощью стальных уголков. В этом случае лучше всего будет использовать оцинкованные шурупы. Если позволяет бюджет, то уголки рекомендуется использовать и для крепления промежуточных стоек.

Соединение уголком

В целях экономии можно использовать другой способ крепления – методом вырубки. В этом случае в брусе делаются пазы глубиной до половины толщины бруса. Затем в эти пазы вставляются брусья. Перед началом установки желательно тщательно разметить проектное положение всех вертикальных стоек

Это важно, ведь под оконными проемами и в области дверных проемов, возможно, придется менять выбранный шаг

Перед установкой стоек необходимо также проконтролировать их толщину. Если их крепление будет выполняться с помощью уголков, то их длина должна соответствовать высоте этажа. Если используется крепление с помощью вырубки, то длина стойки равна высоте этажа + 2 толщины вырубки.

Но крепления стоек только в нижней части недостаточно, до момента установки верхней обвязки жесткость их закрепления будет недостаточной. Поэтому каждая стойка крепится временным укосом. Можно использовать один длинный укос, захватывающий сразу несколько стоек. Без этих укосов стойки могут расшататься в процессе монтажа каркаса.

Временные длинные укосины

Включает в себя соединение брусьев между собой и крепление к ним стоек.

Монтаж верхней обвязки

Раскосы

Полученная конструкция все еще не обладает достаточной жесткостью, для устранения этого недостатка к вертикальным брусьям крепятся диагональные связи – раскосы. Их сечение может отличаться в меньшую сторону от сечения самих стоек.

Постоянные укосины

В таком случае раскосы нужно разместить вровень с внутренней поверхностью стоек.

Крепление укосов вровень с внутренней поверхностью каркаса

Потолочные балки

Завершающим этапом создания каркаса дома из бруса можно считать установку потолочных балок. Балки могут крепиться к верхней обвязке несколькими способами: с помощью специальных кронштейнов, врубкой или с помощью уголков.

При использовании метода врубки в самой балке делаются пазы у краев балки. По ширине паз должен соответствовать ширине бруса, а его глубина составляет 30% — 50% от толщины бруса. Для крепления балки к брусу следует использовать гвозди, длина которых должна быть такой, чтобы гвоздь вошел в брус как минимум на 100 мм. Лаги для настила пола крепятся схожим образом.

Крепление потолочных балок вырубкой

На этом можно считать создание каркаса из бруса завершенным. Осталось лишь смонтировать каркас для крыши. Для стропил используются доски сечением 50х150 мм. Чтобы придать жесткость конструкции вверху они соединяются небольшими планками, в нижней части в роли дополнительной связи выступают потолочные балки.

Также на всех этапах монтажа нужно контролировать соответствие каркаса требуемым геометрическим параметрам.

Каркас дома

Расчет длины и сечения стропил, подготовка материала

В частном строительстве для возведения стропильной системы традиционно используется пиломатериал. Металлические или железобетонные конструкции встречаются значительно реже. Разработка проекта каркаса крыши подразумевает выполнение целого ряда расчетов, которые позволяют подобрать оптимальные параметры для каждого элемента стропильной системы. Стропила в процессе эксплуатации крыши принимают на себя основную внешнюю нагрузку, и к прочности данного элемента предъявляются повышенные требования.

Чтобы вычислить требуемую длину стропильной ноги, необходимо определиться с углом наклона кровли и рассчитать высоту крыши, исходя из ширины дома. Наслонные или висячие стропила при небольших размерах дома могут выполняться из цельного бруса или доски. Если длина имеющегося пиломатериала недостаточна, требуется выполнить сращивание, чтобы стропильная нога соответствовала заданным размерам.

Длина стропила зависит от размера пролета между коньком и верхней частью стены дома. Сечение стропильной ноги выбирается в зависимости от расчетной нагрузки и расстояния между ними. Усредненные значения приведены в таблице. Если в качестве кровельного покрытия предполагается использовать керамическую черепицу либо асбоцементный шифер, каркас крыши желательно возводить из пиломатериала увеличенного сечения.

Выбирая материал для изготовления стропил, предпочтение рекомендуется отдать древесине хвойных пород. Она легко обрабатывается, хорошо противостоит гниению, имеет необходимую прочность. Подготовленные к монтажу стропилины и другие элементы каркаса крыши следует пропитать огнебиозащитным составом.

При необходимости выполнить сращивание стропил по длине, важно выбрать оптимальную технологию, которая позволит обеспечить расчетную прочность конструкции. На видео представлены основные способы сращивания стропильных ног по длине

Как крепить к кирпичу?

Чтобы грамотно закрепить брус к стенам из кирпича, следует изучить качество поверхности и тщательно её замерить. Кирпич отличается определённой хрупкостью, поэтому всегда есть риск растрескивания стены при фиксации бруса. В первую очередь необходимо сделать разметки, а по ним высверлить отверстия для креплений. При этом допускается использовать лишь сверло из твёрдых сплавов с алмазным покрытием.

Для кирпичных оснований подходят 3 варианта стыковки с брусом.

Закрепление в пазы рамными анкерными болтами П-образной формы. Глубина пазов, в которые заделываются торцы брусьев, составляет до 15 см. Дополнительно применяется герметик, утеплитель и рубероид.

При соединении бруса к кирпичу важно учитывать нюансы

Материал способен трескаться и рассыпаться

Монтаж бруса требует осторожности. Сверлить стены нужно без спешки, следить, чтобы сверло не расшатывалось из стороны в сторону.

От размера балок зависит количество мест фиксации дерева

При сечении бруса 2-4 см следует оставлять между брусками 60 см, а если размер более 4 см, интервал должен составлять не меньше 65-70 см.

Для лёгких сооружений применяют дюбели из металла и пластика. Для тяжелого материала выбирают длинные крепёжные материалы. Предварительно рекомендуется смазывать их клеем.

Благодаря жёстким методам фиксации соединение можно считать наиболее надёжным, пригодным для продолжительной эксплуатации.

Выводы

Крепеж для бруса стал просто незаменимым элементом в строительстве деревянных объектов. Их используют как для создания узловых соединений, так и в качестве дополнительного фиксатора (например, для угловых соединений бруса или бревна). Использование этих деталей на различных этапах строительных работ позволяет также минимизировать последствия естественной усадки бруса на геометрию основной коробки дома и стропильной системы кровли. Кроме того, они значительно упрощают процесс монтажа деревянных элементов конструкции дома и делают его менее трудоемким.

О том, какие еще крепежи для бруса бывают и как их применяют, читайте в следующих публикациях на нашем сайте.
