Анкерный болт

Этап 2. Определение нужного диаметра (поперечник) отверстия и глубины канала

Необходимо внимательно контролировать диаметр канала для анкерного болта, поскольку от этого значения зависит параметр прикладываемой силы для закручивания. Гильза должна плотно и абсолютно перпендикулярно заходить в канал. Глубина просверленного отверстия должна превосходить длину анкера на 2,2–3,8 мм.

Создание отверстия для анкера должно быть оптимально точным, поскольку болт после монтажа невозможно переместить. Разметка должна выполняться очень внимательно. Затем, нужным сверлом выполняется отверстие и канал вычищается от осколочных и пылевых частиц.

Рекомендация! Прочистить просверленный проход можно кисточкой, резиновой грушей или пылесосом. Последние два варианта предпочтительнее и удобнее!

Сфера применения и виды анкерных болтов с крюком

Анкерные болты с крюком позволяют быстро и надежно производить монтаж светильников, радиаторов отопления, подвесной техники (бойлеры, кондиционеры и пр.) и мебели, а также веревок, кабелей и тросов, строительных лесов. Стандартные однораспорные анкеры-крюки предназначены только для установки в полнотелые строительные основания: бетон, железобетон, полнотелый кирпич, натуральный камень. Двухраспорные крепежи можно применять для монтажа в пористые и пустотелые основания.

Принцип действия этого типа анкеров такой же, как и у других анкерных крепежей с прямой шпилькой, единственное отличие заключается в том, что шпилька на одном из концов имеет форму крюка. Под крюком такого анкера расположены гайка с внутренней резьбой и шайба, которые при вкручивании шпильки-крюка обеспечивают раскрытие и фиксацию распорной втулки.

ГК «Партнер» предлагает несколько разновидностей данного типа крепежа:

Крепежи с S- и Г-образными крюками менее надежны чем кольцевые. Но они удобны для создания временных подвесных систем, монтажа оборудования, мебели и конструкций, которые необходимо периодически снимать.

Перед тем как установить анкер с крюком нужно предварительно подготовить отверстие, диаметр которого должен совпадать с диаметром крепежа. Затем отверстие очищают, вбивают в него анкер и закручивают шпильку-крючок в 3-5 оборотов по часовой стрелке. Поэтому никаких проблем с тем, как крепить изделие данного типа возникнуть не должно, они устанавливаются точно так же, как и другие анкерные крепежи.

Анкеры-крюки характеризуются большой распорной силой и стойкостью к вырыванию, но при выборе такого крепежа крайне важно точно рассчитать нагрузку, исходя из веса навешиваемой конструкции и прочности основания, в которое монтируется крепеж. Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание

Анкерные болты с крюком (HG) в стандартном исполнении можно купить с диаметром от 8 до 20 мм и длиной от 40 до 200 мм. Также вы можете заказать изделия нестандартных размеров на сайте ГК «Партнер». Продукция поставляется оптом по ценам от производителя.

Источник

Обзор видов

Высокий уровень спроса на фиксирующие элементы и их широкая область применения заставили производителей разработать широкий ассортимент деталей, что отличаются размером, конструкцией и техническими характеристиками. Данные особенности оказывают непосредственное влияние и на специфику эксплуатации элементов, а некоторые детали предназначены для решения узкого круга задач повышенной сложности. Распорные анкеры для кирпичной стены и кладки могут применяться для полнотелого, пустотелого и полого строительного материала, а также для силикатного и облицовочного кирпича. Для того чтобы более тщательно изучить все виды, лучше рассмотреть каждый в отдельности.

Двухраспорные

Новый вариант фиксирующих устройств – анкерные двухраспорные элементы, которые имеют распорную втулку, раскрывающуюся в двух направлениях.

Забивные

Наиболее распространенное крепежное изделие, которое используется для работы с полнотелым кирпичом. Принцип действия забивного анкера – раскрытие распорного элемента в заранее подготовленном отверстии с последующим вкручиванием резьбовой детали в забивную часть.

Клиновые крепежи – специальные фиксирующие элементы, которые оснащены особой расклинивающей деталью.

MSA

Изделия типа MSA являются усовершенствованными фиксирующими устройствами, которые оснащены специальными гильзами из латуни. Конструктивная особенность – наличие продольных разрезов, которые разделяют поверхность изделия на отдельные расширяющиеся элементы.

Болты с шестигранной головкой

Анкерные болты с шестигранной головкой – фиксирующий элемент, в котором вместо стержня и гайки используется классический болт. Отличительная черта – закрепление элемента в кирпичной полости в момент закручивания гайки, которое приводит к деформации гильзы.

Химические

Анкерные изделия, принцип работы которых основан на химической реакции, является востребованным и популярным приспособлением для работы с пустотелыми и пористыми кирпичами. Отличия – заполнение клеящим составом высверленного отверстия после расположения внутри него анкера. Достоинства – высокий фиксирующий уровень. Недостаток – невозможность использования конструкции до полного застывания клея. Данный промежуток времени зависит от компонентов и особенностей состава, должен быть обязательно указан производителем в инструкции.

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

• При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
• На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

• балки;
• плиты перекрытия, балконные консоли;
• фермы, колонны;
• лифты, лестничные марши и площадки;
• стеновые или отделочные панели;
• коммуникации, инженерное оборудование;
• оконные или дверные коробки;
• навесы, козырьки;
• пристройки;
• потолочные светильники, вытяжки;
• подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Размеры и характеристики анкерных болтов

Изначально перед выбором штыря, надо знать габариты, поскольку крепления бывают всякого габарита, калибра.

Группы анкеров по величине: маленькие – в разрезе до 8 мл/длина до 55; серединные – до 12/120 мл; большие – с наибольшими габаритами D=24 и L=220 мл.

Фундаментные штифты с различными габаритами, их параметры определяют 3 характеристики.

Расшифруем разметку М8 10/60-115: D нарезки – М8, наружный D= 10 (данный D совпадает с D сверла с помощью которого будет производится сверление отверстия), протяженность штифта – 115 мл, толстота детали – 60 мл.

Все эксплуатационные параметры анкеров указаны в табеле, это будет масса, предельный крутящийся и искривляющий период, наименьшая выдергивающая мощь, рациональные перегрузки. По соответствию с различными данными характеристиками подбирают необходимые модели и осуществляют добротное соединение к бетонным конструкциям штыря.

Работы по монтажу

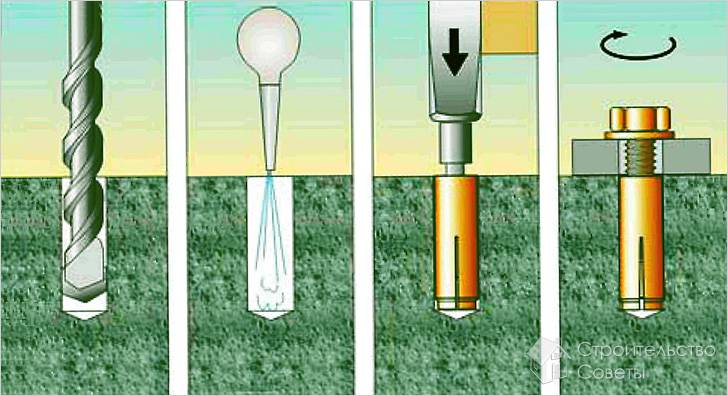

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

• Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла.
• В отверстие вставляется анкер.
• Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное — выбрать правильные размеры.

Видео описание

Из видео можно узнать как ведет себя анкер в несущем основании:

Разжимной

Этот анкер по бетону представлен лепестковой гильзой со встроенной гайкой на конце. В результате вкручивания болта происходит распирание всего корпуса, кроме кромок. Это объясняет применимость изделий для работ с пористыми и пустотелыми основаниями.

Такой крепеж при желании допустим к демонтажу и повторному использованию. Для сквозного погружения шпильки отверстие под «якорь» сверлится на глубину с запасом в 20 мм. Для расчета берется длина гильзы.

Разжимной крепеж Источник www.obudom.com

Рамные

Эти анкеры предназначены для монтажа оконных переплетов и дверных коробок. Принцип действия «якоря» основан на метизах разжимного типа. Только лепестки смещены в нижнюю часть корпуса. А на верхней отлиты упоры, которые исключают проворачивание и смещение гильзы.

Химические

Такие анкеры представлены болтами или шпильками, которые погружаются в жидкую быстро твердеющую массу с клейкими способностями. В результате нагрузка на метиз распределяется равномерно по всей длине. Это обуславливает установку крепежа в любое основание: плотное, пористое, волокнистое или пустотелое.

Рабочая масса химического анкера — это двухкомпонентная смола синтетического происхождения (второе вещество предназначено для ускорения отвердевания состава). К преимуществам крепежа относят следующее:

• высокая прочность соединения;
• возможность исключения из состава токсичных веществ;
• отсутствие запаха;
• твердость сухого остатка без теплового расширения;
• применимость практически для любого основания на улице и внутри помещения;
• герметичное заполнение пустот в посадочном месте;
• сохранение технических характеристик в течение более 50 лет.

Дюбель из застывшей смолы Источник kayrosblog.ru

Основные конструкции механических анкеров

По своей конструкции механические анкеры также распределяются на следующие основные разновидности.

Болт с гайкой

Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.

Анкерные болты выпускаются различных размеров: диаметр стержня составляет от 6 до 28 мм, длина — от 60 до 300 мм. Анкерные болты применяются при работе с плотными материалами (бетоном, кирпичом, камнем).

Болт с кольцом

Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.

Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.

Болт с крючком

Крепежный элемент в виде болта, имеющий головку в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.

Болт с шестигранной головкой

Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.

Двухраспорные

Двухраспорные механические анкерные соединения — еще один распорного болта с гайкой. Отличие состоит в том, что в конструкции используется две гильзы (втулки, муфты) — короткая и длинная. Короткая входит внутрь длинной своим конусовидным концом. При завинчивании гайки короткая гильза распирается конусовидным окончанием стержня и, в свою очередь, распирает длинную гильзу. Двухраспорные анкеры также могут иметь окончание в виде кольца или крюка. Анкеры подобной конструкции применяются для повышения надежности крепления.

Гвоздевые

Анкеры гвоздевого типа применяются при работе с кирпичными, бетонными и каменными основаниями и предназначены для крепления легких конструкций. Они имеют форму полого гвоздя, внутри которого размещается расклинивающий элемент. Анкер вбивается в отверстие вручную или с помощью электроинструмента.

Разновидности анкерных болтов

По срокам эксплуатации анкеры разделяют на временные и постоянные. Каждый из этих видов подразделяется в зависимости от метода крепления, материала, с которым происходит контакт, размеру, материалу изготовления.

По назначению

Так как сфера применения анкеров довольно широкая, по материалу основания их разделяют:

• Для полнотелых прочных материалов. Это может быть анкерный болт по бетону, кирпичу, камню.
• Для ячеистых хрупких блоков.

Также имеются приспособления, предназначенные для крепежа конструкций к гипсокартону, дереву, древесно-волокнистым и стружечным плитам.

Размеры

По длине и диаметру крепежные анкерные болты бывают:

• малые: с максимальной длиной до 5,5 см и диаметром до 0,8 мм;
• средние: длиной до 12 см и диаметром до 12 мм;
• большие: длиной не более 22 см и диаметром 24 мм.

Способы закрепления

Химический анкер

Крепиться анкерные болты могут двумя способами: механическим и химическим. У механических фиксация происходит, благодаря непосредственному воздействию рабочей части болта на основание.

• Клиновые. Имеют вид длинного стержня, в конце которого размещается деформирующая гильза. После вкручивания лепестки гильзы расширяются, за счёт чего анкер может выдерживать огромные нагрузки.
• Распорные. Стандартный вид болтов-анкеров, выполненный в виде стержня с конусовидным окончанием. Под воздействием поступательных движений стержень распирает гильзу, создавая надёжное фиксирующее крепление.
• Винтовые. Ещё одно название – болты Молли. Применяются при креплении пустотелых конструкций, имеющих низкую несущую силу. Оборудуются цангой, которая при закручивании упирается в материал с противоположной стороны.
• Втулочные. Состоят из нескольких элементов, включая цангу и расклинивающую часть. Во время закручивания анкера, расклинивающая часть входит в цангу, после чего происходит её распирание.
• Разжимные. Состоят и резьбовидного стержня, 4 продольных лепестков, оснащенных пружинным колечком, и гайкой у одной из сторон. Вращение стержня приводит к раскрыванию гайки и разжиманию лепестков, за счёт чего происходит расширение и закрепление под воздействием силы трения.
• Пружинные. Используются при работе с тонкими материалами и зачастую оснащаются крючком. Расширение происходит благодаря разворачиванию пружины.

Химические – дополнительно используется клейкий состав из полиэфирных смол. Такие анкеры не подлежат вторичному использованию и отличаются максимальной надёжностью крепления.

Конструкция

Механические анкерные болты подразделяют на несколько видов.

• С гайкой. Наиболее простой вид распорного крепёжного приспособления, имеющего конусообразный наконечник, гильзу, гайку и четыре выреза. Гайка служит фиксатором, с помощью которого болт входит в посадочное место. Как только стержень начинают вкручивать, гайка проворачивается по направлению часовой стрелки. В итоге гильза распирается, плотно закрепляя конструкцию.
• С крючком. Головка такого болта имеет вид крюка. Используется крепеж для тяжеловесных конструкций с фиксацией к плотным материалам (камень, бетон, кирпич). Принцип работы не отличается от стандартных анкеров – при вкручивании фиксирующая гайка деформируется, закрепляясь в посадочном гнезде.
• С кольцом. Анкер, зачастую применяемый для монтажа осветительных потолочных приборов, а также электрических кабелей. Внешний конец анкера представляет собой ушко, на которое подвешиваются устройства. Крепление осуществляется стандартно – фиксирующая гайка в конце позволяет раскрыться гильзе и запереть её в нужном углублении.
• С шестигранной головкой. Анкер под отвертку считается аналогом анкера с гайкой. Однако вместо стержня с гайкой применяется обычный болт. Его закручивают гаечным ключом либо отвёрткой, после чего гильза деформируется, что позволяет заполнить стенки углубления и создать надёжное крепление.
• Двухраспорные. В конструкции задействованы две гильзы (короткая и длинная). Короткая входит в длинную конусовидным концом. Как только происходит завинчивание гайки, короткая гильза распирается, что распирает длинную гильзу. Такие приспособления могут иметь конец в виде крюка или кольца. Зачастую их используют для повышения прочности крепления.
• Гвоздевые. Используются для работ с твёрдыми материалами при креплении конструкций с небольшим весом. По форме напоминают полый гвоздь, внутри которого спрятана расклинивающая часть. Болт вбивается молотком или при помощи электроинструментов.

Как выполняется монтаж

Прежде всего, следует обратить внимание на то, что длина фундаментного болта (и, соответственно, глубина его заделки в материал) не должна превышать высоты самой фундаментной конструкции. Если пренебречь этим требованием, можно столкнуться с тем, что анкерная часть крепежного изделия, которая и обеспечивает надежность его фиксации, будет находиться не в прочном материале фундамента, а в рыхлой и мягкой почве

Глубина заделки болтов (нажмите для увеличения)

Расчет фундаментных болтов с целью определения их удерживающей способности – еще одна важная процедура, которую необходимо выполнить перед их установкой. Что характерно, в нормативном документе (24379.1-80) нет информации о таком параметре, как величина удерживающей способности фундаментных болтов, поэтому рассчитывать ее надо самостоятельно.

Устанавливаемые до бетонирования болты временно прикрепляют к опалубке

в фундамент – это несложная процедура, выполнить которую можно своими силами, не привлекая для этих целей квалифицированных специалистов. Чтобы итогом такой процедуры стало надежное крепление анкерных болтов в фундаментной конструкции вашего будущего строения, следует придерживаться правил их установки, которые заключаются в следующем.

• Для правильного выбора места установки таких крепежных элементов в фундаменте следует внимательно изучить план здания. Сделать это необходимо для того, чтобы определить места расположения дверных проходов, под которыми фундаментные болты не устанавливаются. Следует помнить, что фундаментные болты (или, как их еще называют, анкерные тяги) устанавливаются только под стенами будущего строения.
• После того как материал, из которого будет сформирован фундамент, будет залит в опалубку, в него погружают анкерный болт. Выполняя такую процедуру, необходимо следить за глубиной погружения такого крепежного элемента, которая не должна превышать высоты самого фундамента. Для погружения анкерного болта в еще не застывший бетон выбирают середину фундаментного основания.
• При установке анкерных болтов в фундаментную конструкцию следует учитывать и такой параметр, как расстояние между соседними крепежными элементами. Рассчитать его достаточно просто: он должен равняться двум величинам глубины заделки таких крепежных элементов в фундаментную конструкцию.
• После того как анкерные болты погружены в еще не застывший бетонный раствор на требуемую глубину, необходимо выставить их строго по вертикали и дать материалу фундаментного основания полностью застыть.
• После полного застывания бетонного раствора надо сформировать блок фундаментных болтов. Для этого их концы, выступающие над поверхностью фундамента, скрепляют при помощи деревянной доски или металлической пластины. Естественно, что отверстия, предварительно просверленные в доске или пластине, должны располагаться с тем же шагом, что и , закрепленные в фундаментной конструкции.

Примеры монтажа болтов в фундаменте. Условные обозначения: 1 – фундамент; 2 – подливка; 3 – закрепляемая конструкция

Как уже говорилось выше, некоторые типы анкерных болтов могут монтироваться в готовом фундаменте. Для выполнения этой процедуры также необходимо предварительно наметить места монтажа таких крепежных элементов и рассчитать шаг, с которым они будут располагаться в фундаментной конструкции. После этого для установки болтов надо просверлить отверстия, диаметр которых должен быть в несколько раз больше, чем размер поперечного сечения самого крепежного изделия.

В подготовленные отверстия, глубина которых не должна превышать высоты фундаментной конструкции, заливается цементный раствор или специальный клей. Только после этого в них помещаются анкерные болты и выставляются в строго вертикальном положении. После застывания раствора или клеевого состава из анкерных болтов также формируются блоки, как описывалось выше.

Приготовление клеящего состава производится соответственно требованиям нормативных документов

Таким образом, анкерные болты, предназначенные для надежного соединения фундаментной конструкции со стенами возводимого строения, можно устанавливать как в уже готовом, так и в только создаваемом бетонном основании. При соблюдении всех вышеописанных рекомендаций по установке и выбору крепежных элементов они смогут обеспечить высокую надежность возводимого строения и его способность выдерживать даже очень значительные нагрузки.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.
